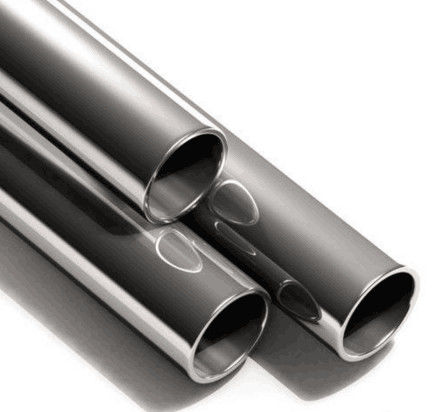

AMS 5582 UNS N07750 인코넬 X750 니켈 합금 톱리스 튜브 & 파이프

• 제품 개요

AMS 5582 (UNS N07750 / W.Nr. 2.4669 / Inconel X-750)는 최대 700°C (1300°F)의 고응력, 고온 및 부식성 환경에서 사용하도록 설계된 석출 경화 니켈-크롬 초합금 심리스 튜브 및 파이프를 규정합니다. 티타늄 및 알루미늄을 첨가하여 경화된 Inconel X-750 튜브는 뛰어난 크리프 파열 강도, 높은 피로 저항성 및 열 순환 시 우수한 이완 저항성을 제공합니다.

창저우 DLX 합금 유한 회사는 고정밀 Inconel X-750 심리스 튜브, 모세관 튜브, 열 교환기 파이프 및 유압 라인을 제조하는 데 특화되어 있으며, 엄격한 치수 공차, 맞춤형 석출 경화 템퍼, 100% 비파괴 검사(EN 10204 3.1 인증)를 제공합니다.

주요 성능 장점

• 고온 기계적 무결성: 최대 700°C (1300°F)의 상승된 압력에서도 탁월한 항복 강도와 크리프 파열 성능을 유지합니다.
• 응력 부식 균열 저항성: 산화 및 환원 매체 모두에서 최대 980°C (1800°F)까지 염화물 이온 응력 부식 균열(SCC) 및 산화에 대한 뛰어난 저항성을 제공합니다.
• 정밀 치수 안정성: 낮은 열팽창 계수와 높은 탄성 계수는 고압 유압 및 계측 튜브에서 치수 안정성을 보장합니다.
• 비자성 및 극저온 강인성: 완전히 비자성(투자율 1.002 미만)이며 극저온 온도(-253°C, -423°F)에서도 우수한 연성 및 충격 강인성을 제공합니다.

• Inconel X750의 화학적 특성

• 일반적인 산업 응용 분야

• 항공 우주 및 제트 엔진: 로켓 엔진 연료 추력 챔버, 터빈 배기 파이프, 유압 및 연료 라인, 애프터버너 계측 라인.
• 발전 및 원자력 발전소: 원자력 연료봉 제어봉 튜브, 증기 발생기 과열기 튜브, 고압 증기 밸브 슬리브.
• 화학 및 석유 화학: 고온 열 교환기, 오토클레이브 파이프, 부식성 가스 샘플링 튜브, 촉매 회수 시스템.
•  계측 및 센서: 열전대 보호 시스, 압력 센서 모세관 튜브, 부르동관, 고압 팽창 벨로우즈.

• 튜브 사양 및 제조 능력

  냉간 인발 심리스 튜브

  • 외경 (OD): 3.18 mm ~ 114.3 mm (1/8 인치 ~ 4.5 인치)
  • 벽 두께 (WT): 0.38 mm ~ 12.7 mm (0.015 인치 ~ 0.500 인치)
  • 직선 길이: 최대 12미터, 또는 코일 튜브 최대 1000미터

  정밀 모세관 및 소형 튜브

  • 외경 (OD): 0.50 mm ~ 6.35 mm (0.020 인치 ~ 0.250 인치)
  • 벽 두께 (WT): 0.08 mm ~ 1.0 mm (0.003 인치 ~ 0.040 인치)

  표면 품질 및 마감

  • 내/외부 마감: 밝은 어닐링 (BA Ra 0.4 um 미만), 산세 (AP), 기계 연마 (180, 320, 400, 600 그릿)

     물리 및 열적 특성

  특성	미터법 값	야드파운드법 값
  밀도	8.28 g/cm³	0.299 lb/in³
  녹는점 범위	1390°C - 1430°C	2540°F - 2600°F
  퀴리 온도	-125°C	-193°F
  자기 투자율 (20°C, 200 Oe)	1.002	비자성
  열 전도율 (20°C)	12.0 W/m·K	83.2 Btu·in/ft²·h·°F
  비열 용량 (20°C)	431 J/kg·K	0.103 Btu/lb·°F
  열팽창 계수 (20-100°C)	12.6 μm/m·°C	7.0 μin/in·°F
  탄성 계수 (20°C)	214 GPa	31.0 x 10³ ksi

  기계적 특성

  열처리 조건	인장 강도 Rm	항복 강도 0.2% 오프셋	신율 A50mm	경도	일반적인 응용 분야
  용체화 처리 (Solution Annealed)	≤ 965 MPa (140 ksi)	≤ 550 MPa (80 ksi)	≥ 30%	≤ 25 HRC / ≤ 260 HB	벤딩, 코일링 및 냉간 성형 준비 완료
  석출 경화 처리 (Precipitation Age-Hardened)	≥ 1172 MPa (170 ksi)	≥ 793 MPa (115 ksi)	≥ 15%	≥ 30 HRC / ≥ 290 HB	고압, 크리프 및 피로 서비스

  튜브 열처리 절차

  • 용체화 처리: 1800°F - 1900°F (982°C - 1038°C), 15~30분 유지 후 불활성 분위기에서 급랭 또는 수냉.
  • 표준 튜브 이중 노화 (AMS 5582):
  • 중간 열처리: 1550°F ± 25°F (843°C ± 14°C)에서 24시간, 공랭.
  • 최종 노화: 1300°F ± 25°F (704°C ± 14°C)에서 20시간, 공랭.

     품질 관리, 비파괴 검사 및 포장

   DLX는 모든 Inconel X-750 튜브에 대해 포괄적인 자체 야금 및 비파괴 검사를 수행합니다. 모든 배송에는 다음을 포함하는 EN 10204 3.1 밀 테스트 인증서가 제공됩니다:

  • 100% 정품 재료 식별 (PMI 분광 분석)
  • 100% 비파괴 와전류 검사 또는 수압 시험 (최대 50 MPa)
  • 미세 구조 평가, 결정립 크기 확인, 플레어링/평탄화 기계적 시험
  • 요청 시 중벽 파이프에 대한 초음파 검사 (UT)
  • 청결도: 운송 중 내부 튜브 보어의 오염을 방지하기 위해 탈지, 건조, 끝단 캡 부착



  자주 묻는 질문

  Q1: DLX Inconel X-750 튜브는 균열 없이 구부리고 플레어링할 수 있습니까?

  A1: 예. 용체화 처리 조건(AMS 5582)으로 제공될 때 튜브는 높은 연성(신율 30% 이상)을 가지며 쉽게 구부리고, 코일링하고, 플레어링할 수 있습니다. 최종 석출 노화는 성형 후 최대 강도를 얻기 위해 수행할 수 있습니다.

  Q2: 심리스 Inconel X-750 튜브에 어떤 비파괴 검사(NDT)를 수행합니까?

  A2: 표준 생산에는 표면 및 표면 하부 무결성을 확인하기 위한 100% 와전류 검사가 포함됩니다. 고압 보일러 또는 원자력 응용 분야의 경우 수압 시험 및 초음파 결함 탐지를 제공합니다.

  Q3: 맞춤형 Inconel X-750 튜브 크기에 대한 MOQ 및 배송 리드 타임은 어떻게 됩니까?

  A3: 표준 생산 MOQ는 5kg입니다. 표준 재고 모세관 및 유압 크기는 3~7 영업일 이내에 배송됩니다. 맞춤형 외경, 벽 두께 또는 절단 길이 주문은 10~25 영업일 이내에 배송됩니다.
