| 브랜드 이름: | DLX |
| 모델 번호: | 타입 Ｋ 미 열전대선 |
| MOQ: | 50미터 |
| 지불 조건: | L/C (신용장), 전신환, 웨스턴 유니온 |
| 공급 능력: | 달 당 300000 미터 |

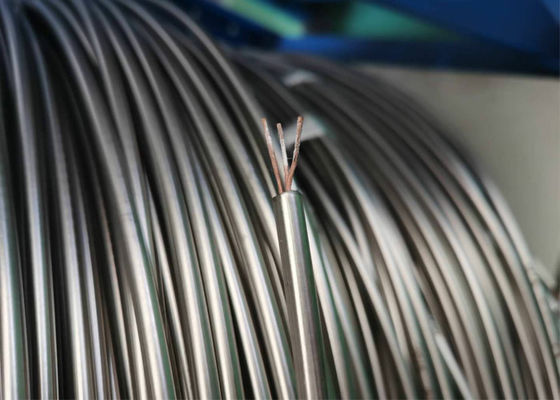

미네랄 절연 열전대 케이블은 MgO로 절연됩니다.MgO 절연 케이블은 고온 프로브 제작에 좋은 선택이며 산업 전반에 널리 적용됩니다. 미네랄 절연 열전대 케이블은 고온 저항, 부식 방지, 산화 방지, 빠른 열 응답성을 갖습니다.

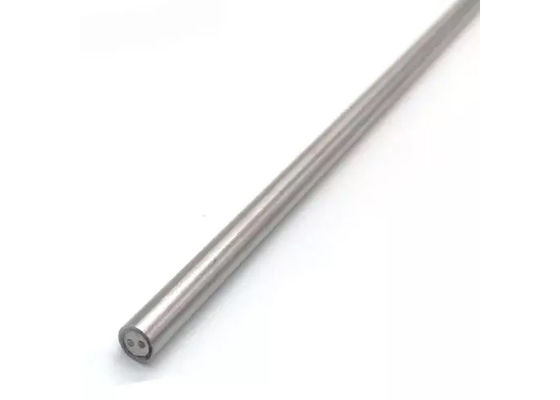

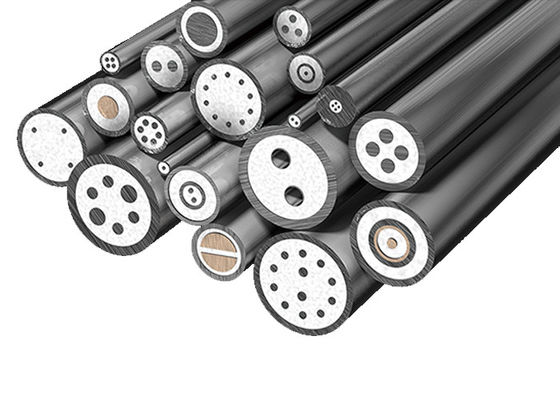

미네랄 절연 열전대 케이블은 두 개의 서로 다른 금속 도체(때로는 네 개 또는 여섯 개)로 구성됩니다. 이 도체들은 온도를 측정해야 하는 쪽(핫 정션)에서 연결됩니다. 올바르게 연결되면 전압이 발생하여 온도를 측정하는 데 사용할 수 있습니다.
서로 다른 금속은 고품질 산화마그네슘으로 절연되고 Inconel 또는 스테인리스강과 같은 부식 방지 시스 재질로 덮여 있습니다. 미네랄 절연 열전대는 안정적인 온도 측정 값을 제공할 수 있으며
위험한 환경에서 고온(최대 1250°C)에 자주 사용됩니다.
| 코드 | 열전대의 와이어 구성 요소 | |
| +양극 리드 | -음극 리드 | |
| N | Ni-Cr-Si (NP) | Ni-Si-마그네슘 (NN) |
| K | Ni-Cr (KP) | Ni-Al(Si) (KN) |
| E | Ni-Cr (EP) | Cu-Ni |
| J | 철 (JP) | Cu-Ni |
| T | 구리 (TP) | Cu-Ni |
| B | 백금 로듐-30% | 백금 로듐-6% |
| R | 백금 로듐-13% | 백금 |
| S | 백금 로듐-10% | 백금 |
| ASTM | ANSI | IEC | DIN | BS | NF | JIS | GOST |
| (미국 재료 시험 학회) E 230 | (미국 국립 표준 협회) MC 96.1 | (국제 전기 기술 위원회 584에 따른 유럽 표준)-1/2/3 | (독일 산업 표준) EN 60584 -1/2 | (영국 표준) 4937.1041, EN 60584 -1/2 | (프랑스 표준) EN 60584 -1/2 - NFC 42323 - NFC 42324 | (일본 산업 표준) C 1602 - C 1610 | (러시아 사양 통일) 3044 |
직경(mm): 0.5 ~ 12.7 mm.
| 외부 시스(mm) | 코어 와이어 직경(mm) | 시스 재질 | 길이(m) | |||||
| 당사 직경. | 벽 두께 | K, N, E, J, T 타입 | S, R, B 타입 | K, N 타입 | E, J, T 타입 | S, R 타입 | B 타입 | |
| 0.5 | 0.05-0.1 | 0.08-0.12 | --- |
SS304 SS321 SS316 SS310 INCL600 |
SS304 SS321 SS316 |
INCL600 INCL800 |
INCL600 INCL800 |
500 |
| 1 | 0.1-0.2 | 0.15-0.2 | --- | 300 | ||||
| 1.5 | 0.15-0.25 | 0.23-0.3 | --- | 200 | ||||
| 1.6 | 0.16-0.26 | 0.26-0.36 | --- | 200 | ||||
| 2 | 0.25-0.35 | 0.4-0.5 | 0.25-0.3 | 180 | ||||
| 3 | 0.38-0.48 | 0.5-0.6 | 0.30-0.4 | 80 | ||||
| 3.2 | 0.48-0.58 | 0.58-0.68 | 0.30-0.4 | 75 | ||||
| 4 | 0.52-0.62 | 0.6-0.7 | 0.35-0.4 | 70 | ||||
| 4.8 | 0.73-0.83 | 0.75-0.85 | 0.4-0.45 | 40 | ||||
| 5 | 0.78-0.88 | 0.80-0.90 | 0.4-0.45 | 40 | ||||
| 6 | 0.98-1.08 | 0.90-1.1 | 0.45-0.5 | 30 | ||||
| 6.4 | 1.05-1.15 | 1.02-1.12 | 0.45-0.5 | 30 | ||||
| 8 | 1.30-1.44 | 1.30-1.40 | 0.45-0.5 | 20 | ||||
| 12.7 | 1.75-1.90 | 1.92-2.05 | --- | 10 | ||||
| 제품명 | 코드 | 타입 | 시스 재질 | 외부 직경(mm) | 온도 |
| Ni Cr-Ni-Si | KK | K | SS304 | 0.5-1.0 | 400 |
| SS321 | 1.5-3.2 | 600 | |||
| SS316 | 4.0-8.0 | 800 | |||
| 0.5-1.0 | 500 | ||||
| SS310 | 1.5-3.2 | 800 | |||
| INCL600 | 4.0-6.4 | 900 | |||
| 8.0-12.7 | 1000 | ||||
| NICROBELL | 4.0-6.4 | 900 | |||
| 8.0-12.7 | 1200 | ||||
| Ni Cr Si-Ni Si | NK | N | SS304 | 0.5-1.0 | 400 |
| SS321 | 1.5-3.2 | 600 | |||
| SS316 | 4.0-8.0 | 800 | |||
| 0.5-1.0 | 500 | ||||
| SS310 | 1.5-3.2 | 800 | |||
| INCL600 | 4.0-6.4 | 900 | |||
| 8.0-12.7 | 1000 | ||||
| NICRPBELL | 4.0-6.4 | 900 | |||
| 8.0-12.7 | 1200 | ||||
| Ni Cr-Constantan | EK | E | SS304 | 0.5-1.0 | 400 |
| SS321 | 1.5-3.2 | 500 | |||
| SS316 | 4.0-8.0 | 800 | |||
| Fe-Constantan | JK | J | SS304 | 1.0 | 300 |
| SS321 | 1.5-3.2 | 500 | |||
| SS316 | 1.0-8.0 | 800 | |||
| Cu-Constantan | TK | T | SS304 | -200-100 | |
| SS321 | 100-200 | ||||
| SS316 | 100-350 |
