온도 보상용 열쌍 K형 연장 케이블
무료샘플과 쿠폰을 위해 나와 연락하세요.
왓츠앱:0086 18588475571
위챗: 0086 18588475571
스카이프: sales10@aixton.com
만약 당신이 어떠한 관심도 가지면, 우리가 24 시간 온라인 도움말을 제공합니다.
x제품 상세 정보
| 제품 이름 | 열전대 Ｋ 확장 와이어 | 색상 | 헤드라이트 |
|---|---|---|---|
| 인증서 | ISO9001 | 온도 범위 | 32 내지 392F (0 내지 200C) |
| EMF 허용한도 | +/- 2.2C 또는 +/-.75% | 등급 | 확대 등급 유형 Ｋ |
| 긍정 | 니켈-크롬 | 부정 | 니켈-규소 |
| 특별한 오차한계 | +/- 1.1C 또는 0.4% | ||
| 하이라이트 | 열쌍 K 연장 케이블,밝은 열쌍 K 연장 케이블,Ni 열쌍 연장 유선 |
||
제품 설명

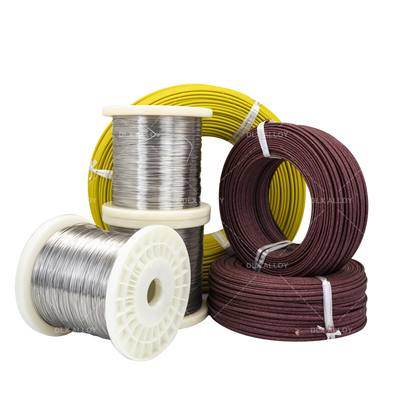

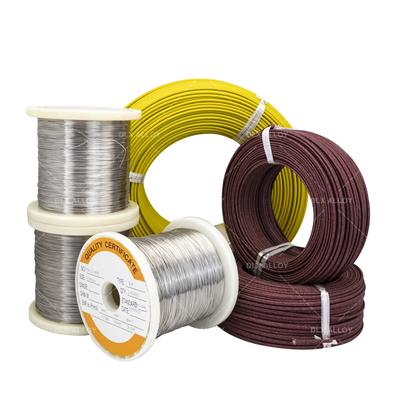

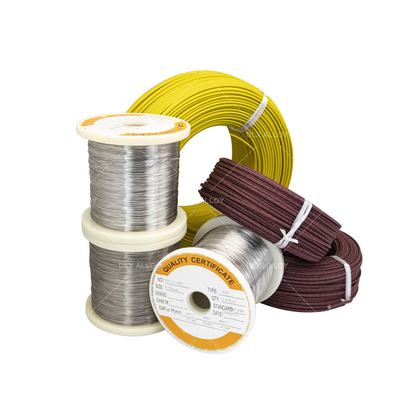

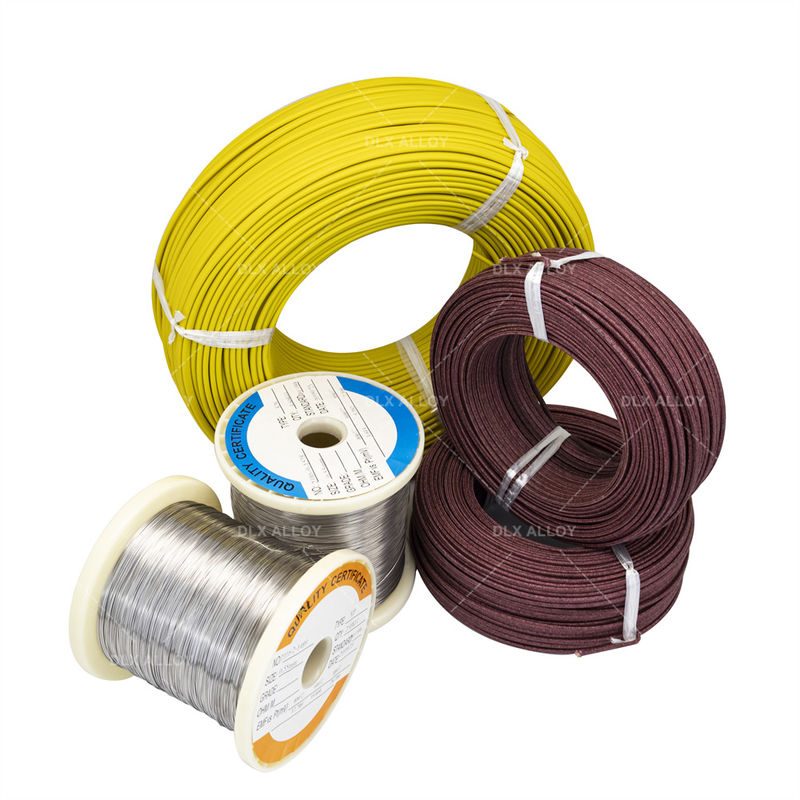

온도 보상용 열쌍 K형 연장 케이블
보상 와이어 모델은 제품 종류에 따라 SC, KC, KX, EX, JX, TX로 나뉘어 있습니다.
그 중: a) 모델의 첫 글자는 열쌍의 졸업 번호에 해당합니다.
b) 문자 "X"는 확장 된 보상 와이어를 나타냅니다 (형)
c) "C"는 보상형 보상선 (형) 을 나타냅니다.
참고: SC형 상쇄선에는 R형 인덱싱 열쌍이 장착될 수 있다.
- 열쌍 확장유선
타입 K 확장 케이블 0.5 * 2 pvc 껍질과 함께 빨간색 검은 pvc 단열. 전도기는 니켈-실리콘 또는 니켈-알루미늄과 니켈-크롬의 열쌍 타입 K 물질입니다.구조는 쌍 기기 케이블과 비슷하지만 전도기 물질은 다릅니다.열쌍은 온도를 감지하는 과정에서 사용되며 표시 및 제어를 위해 피로미터에 연결되어 있습니다.열쌍과 피로미터는 열쌍 확장 케이블 / 열쌍 보상 케이블에 의해 전기적으로 진행됩니다.이러한 열쌍 케이블에 사용되는 전도자는 온도를 감지하는 데 사용되는 열쌍과 유사한 열 전기적 (emf) 특성을 갖추어야합니다..
기본적으로,얇은 와이어 열 쌍고도 와이어는 열 쌍의 감지 지점을 만드는 데 사용됩니다.열쌍 연장 유선단지 열쌍 신호를 탐사선에서 다시 탐사기를 읽는 기구로 전달하는 데만 사용됩니다.열쌍 연장 케이블낮은 주변 온도에서 사용 됩니다. 그것은 탐사선에서 수신 된 것보다 더 높은 온도를 나타내는 신호를 통과 할 수 있습니다. 그러나,K형 열쌍 연장선그 높은 온도에 물리적으로 노출되지 않을 수 있습니다.스프랜딩 테르모 팟 와이어연장선으로 사용할 수 있지만 연장선으로 사용할 수 없습니다유연한 열쌍 와이어이 케이블의 사용 가능한 길이는 여러 가지 요인에 따라 다릅니다.
- 열쌍 W이레
| 코드 | 열쌍의 유선 부품 | |
| +자극적인 다리 | - 네거티브 다리 | |
| N | 니크로시 (NP) | 니시 마그네슘 (NN) |
| K | Ni-Cr (KP) | 니알 (Ni-Al)) 시 (KN) |
| E | Ni-Cr (EP) | 큐니 |
| J | 철 (JP) | 큐니 |
| T | 구리 (TP) | 큐니 |
- 표준
| ASTM | ANSI | IEC | DIN | BS | NF | JIS | GOST |
| 미국 시험 및 재료 협회 E 230 | (미국 국립 표준 연구소) MC 961 | (국제 전기 기술 위원회 의 유럽 표준 584) - 1/2/3 | (독일 산업 표준) EN 60584 -1/2 | (영국 표준) 4937.1041, EN 60584 - 1/2 | (프랑스 표준) EN 60584 -1/2 - NFC 42323 - NFC 42324 | (일본 산업 표준) C 1602 - C 1610 | (러시아 사양의 통일) 3044 |
열쌍 가이드의 세부 매개 변수
작업 온도 범위
| 직경/mm | 장시간 작동 온도 /oC | 짧은 기간 작업 온도 /oC |
| 0.3 | 700 | 800 |
| 0.5 | 800 | 900 |
| 0.8,1.0 | 900 | 1000 |
| 1.2,1.6 | 1000 | 1100 |
| 2.0,2.5 | 1100 | 1200 |
| 3.2 | 1200 | 1300 |
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
크기 범위
와이어: 0.12~8.0mm
- N형 정확성 (최대값):
-
최대 연속 작동 온도: 최대 2,300F (1,260C)
-
단기 사용: 2,336F (1,280C)
-
열쌍 등급의 와이어, -454 ~ 2300F (-270 ~ 1,260C)
-
연장선, 32 ~ 392F (0 ~ 200C)
