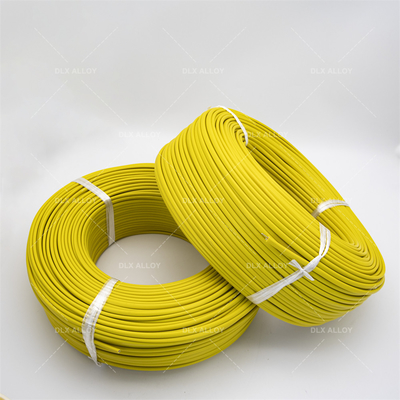

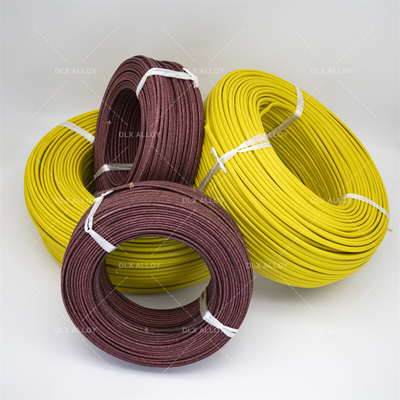

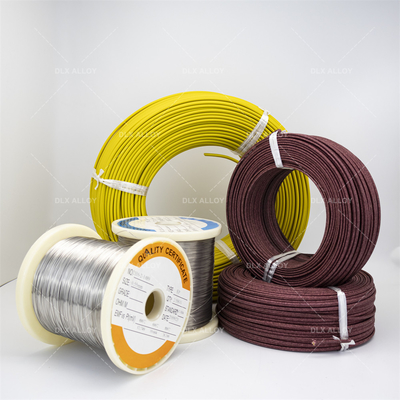

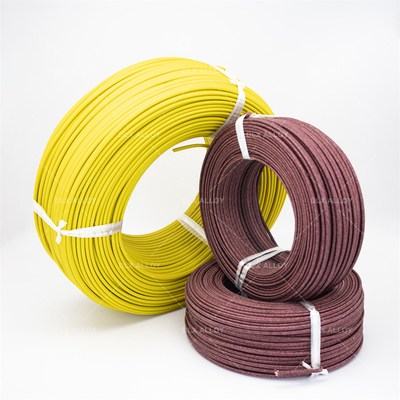

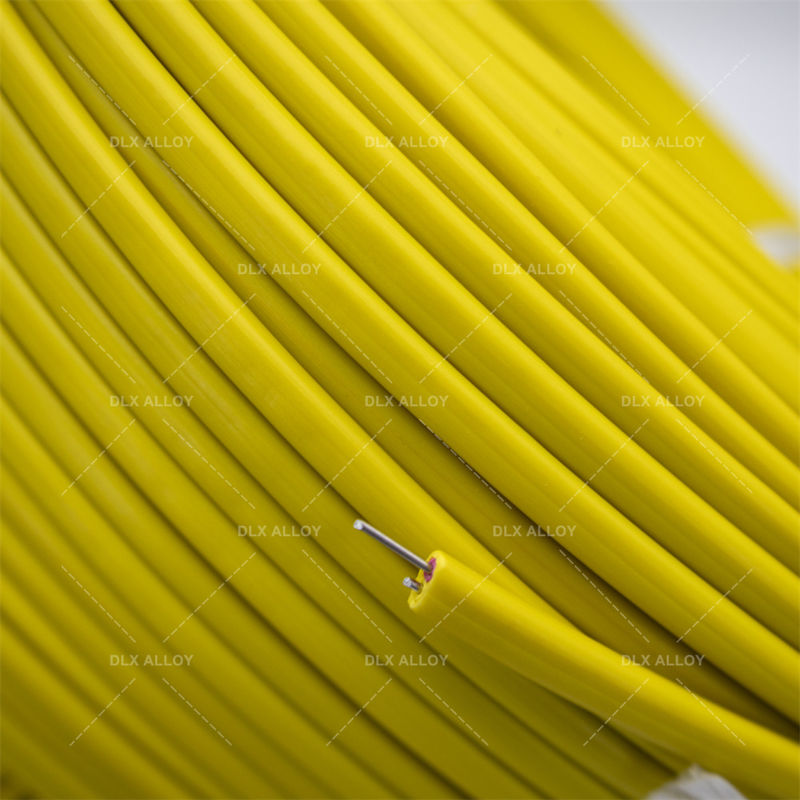

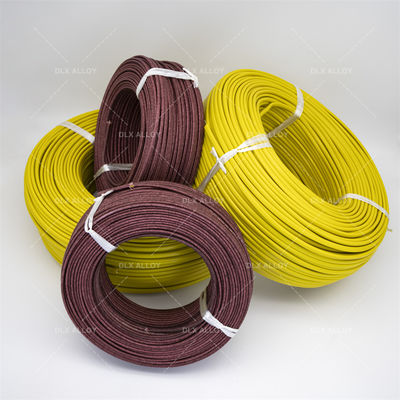

타입 K / J / E / N / T / R / S / B PVC 껍질과 함께 열쌍 연장 케이블
무료샘플과 쿠폰을 위해 나와 연락하세요.
왓츠앱:0086 18588475571
위챗: 0086 18588475571
스카이프: sales10@aixton.com
만약 당신이 어떠한 관심도 가지면, 우리가 24 시간 온라인 도움말을 제공합니다.
x제품 상세 정보
| 제품 이름 | 열전대 Ｋ 확장 와이어 | 색상 | 헤드라이트 |
|---|---|---|---|
| 인증서 | ISO9001 | 온도 범위 | 32 내지 392F (0 내지 200C) |
| EMF 허용한도 | +/- 2.2C 또는 +/-.75% | 등급 | 확대 등급 유형 Ｋ |
| 긍정 | 니켈-크롬 | 부정 | 니켈-규소 |
| 특별한 오차한계 | +/- 1.1C 또는 0.4% | ||
| 하이라이트 | B형 열쌍 연장 케이블,PVC 껍질 열쌍 연장 케이블,밝은 열쌍 연장 유선 |
||
제품 설명
타입 K / J / E / N / T / R / S / B -20 ~ 100 °C 온도 범위에 대한 PVC 껍질과 함께 열쌍 연장 케이블
열쌍 보상 가이어 온도 측정 원리
열쌍에 대한 보상 가이어의 기능은 열전지 전극을 확장하는 것입니다. 즉, 열쌍의 차가운 끝을 이동시키는 것입니다.온도 측정 시스템을 형성하기 위해 디스플레이 기기와 연결이 제품은 주로 다양한 온도 측정 장치에 사용되며 석유, 화학, 금속 및 전력과 같은 부문에서 널리 사용되었습니다.
일반적으로 열쌍은 온도계로부터 수십 미터 정도 떨어져 있을 수 있습니다.그리고 온도 쌍의 차가운 끝 (출구) 의 온도는 온도 측정기의 주변 온도와 다릅니다 (몇 십도까지).
보통 구리 선이 사용된다면 열쌍의 원칙에 따라 결합이 열전기 전력을 생성하여 측정 오류가 발생합니다.
장거리 송신선의 전압 하락 문제는 온도 측정기의 높은 입력 임피던스에 기인합니다.열쌍에 의해 생성되는 작은 전송 전류 (마이크로 A 수준) (밀리 볼트 수준)일반적으로 오류 범위 내에 있습니다. 그래서 열쌍 송신기가 열쌍 신호를 입력하고 4-20mA를 출력합니다.전선을 보상하지 않고 장거리 전송을 가능하게 하는.
만약 보완 가이드가 사용된다면 (열화 쌍의 졸업 번호와 일치해야 한다)사용 된 금속 물질은 배선 지점에서 가능한 한 작은 열 전력 전력을 생성하고 가능한 한 온도 측정 오류를 최소화 할 수 있습니다.즉, 온도계로 온도 쌍의 차가운 끝을 이동합니다.
|
열전기 정렬 번호를 갖추고 있습니다 |
일반 (G)
|
열 저항성 (H)
|
||
|
일반
|
정확성 (S)
|
일반
|
정확성 (S)
|
|
|
S
|
SC-G
|
SC-GS
|
SC-H
|
--
|
|
N
|
NC-G
|
NC-GS
|
NC-H
|
NC-HS
|
|
K
|
NC-G
|
NC-GS
|
NC-H
|
--
|
|
KC2-G
|
KG2-GS
|
KC2-H
|
KC2-HS
|
|
|
KX-G
|
KX-GS
|
KX-H
|
KX-HS
|
|
|
E
|
EX-G
|
EX-GS
|
EX-H
|
EX-HS
|
|
J
|
JX-G
|
JX-GS
|
JX-H
|
JX-HS
|
|
T
|
TX-G
|
TX-GS
|
TX-H
|
TX-HS
|
- 표준
| ASTM | ANSI | IEC | DIN | BS | NF | JIS | GOST |
| 미국 시험 및 재료 협회 E 230 | (미국 국립 표준 연구소) MC 961 | (국제 전기 기술 위원회 의 유럽 표준 584) - 1/2/3 | (독일 산업 표준) EN 60584 -1/2 | (영국 표준) 4937.1041, EN 60584 - 1/2 | (프랑스 표준) EN 60584 -1/2 - NFC 42323 - NFC 42324 | (일본 산업 표준) C 1602 - C 1610 | (러시아 사양의 통일) 3044 |
작업 온도 범위
| 직경/mm | 장시간 작동 온도 /oC | 짧은 기간 작업 온도 /oC |
| 0.3 | 700 | 800 |
| 0.5 | 800 | 900 |
| 0.8,1.0 | 900 | 1000 |
| 1.2,1.6 | 1000 | 1100 |
| 2.0,2.5 | 1100 | 1200 |
| 3.2 | 1200 | 1300 |
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
