| 브랜드 이름: | DLX |
| 모델 번호: | 타입 Ｊ 열전대연장선 |
| MOQ: | 5 |
| 지불 조건: | L/C, T/T, Western Union, |
| 공급 능력: | 달 당 300 톤 |

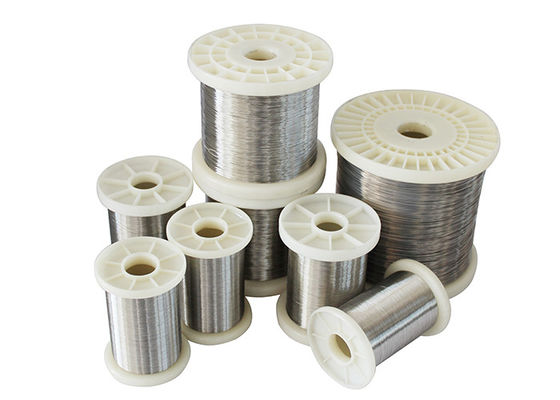

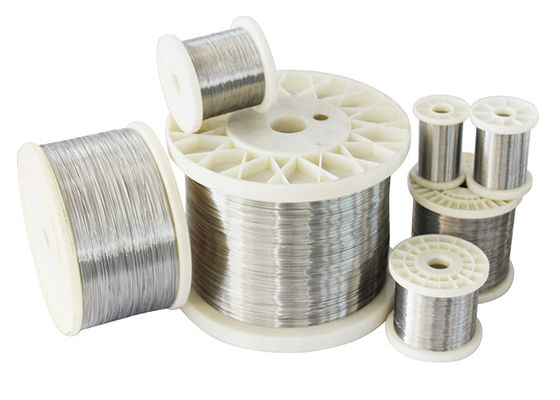

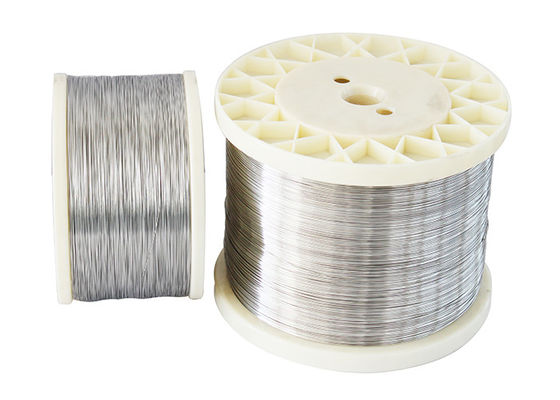

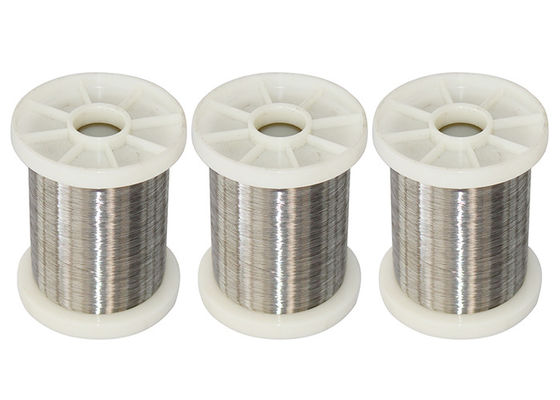

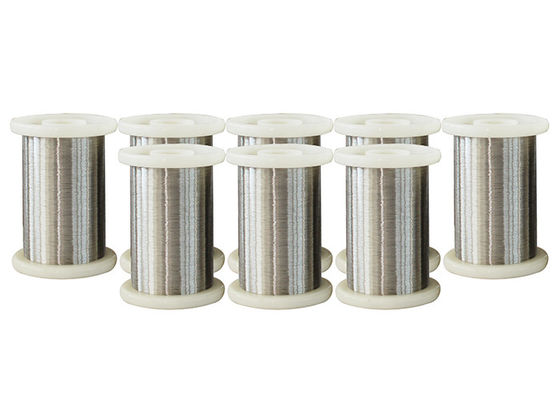

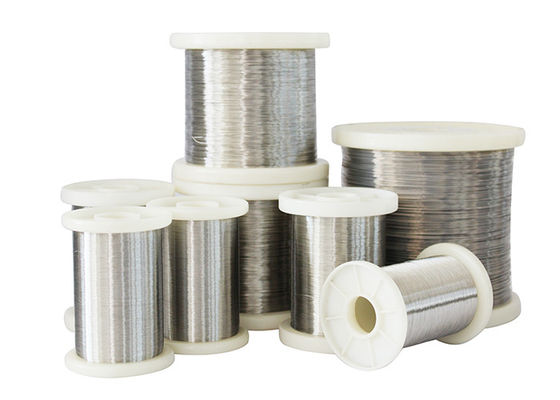

타입 J 열전대 연장선(JP-철, JN-구리-니켈)은 철-콘스탄탄 열전대선이라고도 합니다. 진공, 산화, 불활성 또는 환원 분위기에서 사용하기에 적합합니다. 철 성분은 538°C를 초과하는 온도에서 빠르게 산화되므로 고온에서 수명을 연장하려면 더 굵은 게이지의 전선을 사용하는 것이 좋습니다.
당사의 제조 시설은 온도 측정 장비 및 케이블용 KX, NX, EX, JX, NC, TX, SC/RC, KCA 및 KCB를 포함한 다양한 열전대 보상선 생산을 전문으로 합니다. 모든 제품은 다음을 준수합니다:
계측 케이블이라고도 불리는 이러한 열전대 보상 케이블은 공정 온도 측정에 필수적입니다. 쌍 계측 케이블과 구조는 유사하지만, 연결하는 열전대의 열전기적 특성과 일치하는 특수 도체 재료를 특징으로 합니다.
| 코드 | 양극 리드 | 음극 리드 |
|---|---|---|
| N | 니켈-크롬-실리콘 (NP) | 니켈-실리콘-마그네슘 (NN) |
| K | 니켈-크롬 (KP) | 니켈-알루미늄(실리콘) (KN) |
| E | 니켈-크롬 (EP) | 구리-니켈 |
| J | 철 (JP) | 구리-니켈 |
| T | 구리 (TP) | 구리-니켈 |
| ASTM | ANSI | IEC | DIN |
| E 230 | MC 96.1 | 584-1/2/3 | EN 60584 -1/2 |
| BS | NF | JIS | GOST |
| 4937.1041, EN 60584 -1/2 | EN 60584 -1/2 - NFC 42323 - NFC 42324 | C 1602 - C 1610 | 3044 |
| 직경 (mm) | 장기 작업 온도 (°C) | 단기 작업 온도 (°C) |
|---|---|---|
| 0.3, 0.5 | 300 | 400 |
| 0.8, 1.0, 1.2 | 400 | 500 |
| 1.6, 2.0 | 500 | 600 |
| 2.5, 3.2 | 600 | 750 |
| 열전대 유형 | 보상선 | 사용 분류 | 온도 (°C) | 표준 EMF (μV) | 정밀 등급 허용 오차 | 일반 등급 허용 오차 |
|---|---|---|---|---|---|---|
| J | JX | G | -25 | -1,239 | ±62 (-1,177~-1,301) | ±123 (-1,116~-1,362) |
| G | 100 | 5,269 | 5,207~5,331 | 5,146~5,392 | ||
| H | -25 | -1,239 | ±62 (-1,177~-1,301) | ±123 (-1,116~-1,362) | ||
| H | 100 | 5,269 | 5,207~5,331 | 5,146~5,392 | ||
| H | 200 | 10,779 | 10,717~10,841 | 10,656~10,902 |
사용 가능한 전선 직경: 0.10 ~ 8.0 mm
