제품 상세정보
원래 장소: 중국
브랜드 이름: DLX
모델 번호: 타입 엔 미 열전대 케이블
지불과 운송 용어
최소 주문 수량: 50 미터
포장 세부 사항: 카톤 박스와 스풀 패키지, 폴리 백과 코일 패키지
배달 시간: 5-21 일
지불 조건: L/C (신용장), 전신환, 웨스턴 유니온, 머니그램
공급 능력: 달 당 30000 미터
상품 이름: |
미 열전대선 |
색: |
브라이그스 |
증명서: |
ISO9001 |
등급: |
NP / NN |
긍정: |
Ni 크롬 실리콘 |
부정: |
Ni 실리콘 마그네슘 |
상품 이름: |
미 열전대선 |
색: |
브라이그스 |
증명서: |
ISO9001 |
등급: |
NP / NN |
긍정: |
Ni 크롬 실리콘 |
부정: |
Ni 실리콘 마그네슘 |

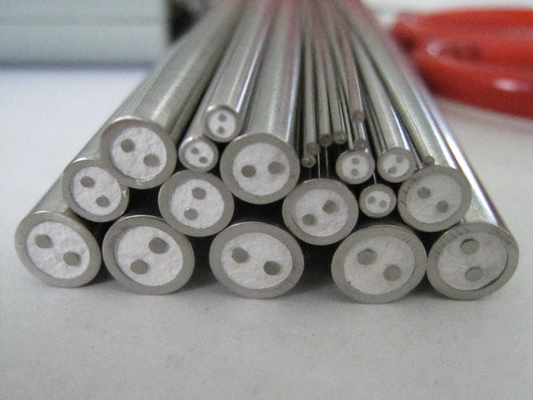

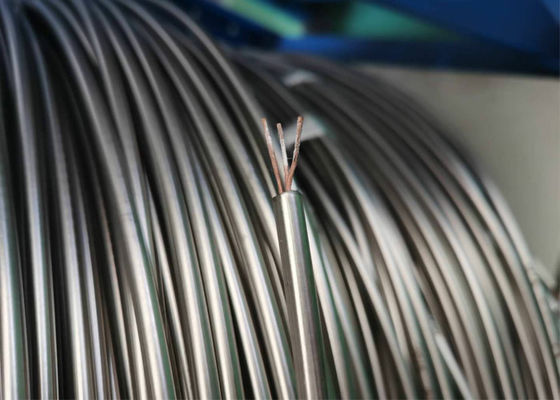

미네랄 절연 열전대 케이블은 Mgo로 절연되어 있습니다.MgO 절연 케이블은 고온 방지 제조에 적합한 선택이며 업계에서 널리 적용됩니다. 미네랄 절연 열전대 케이블은 고온 저항, 부식 방지, 산화 방지, 빠른 열 반응입니다.

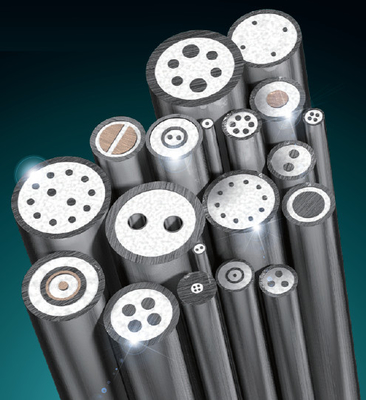

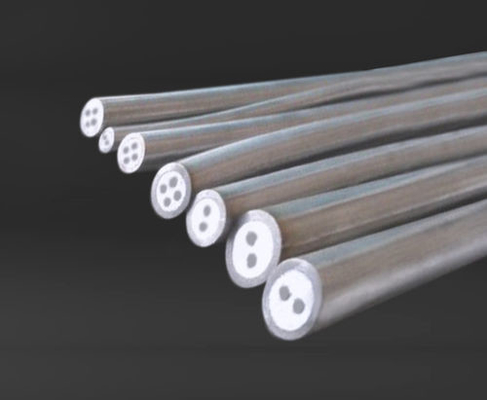

미네랄 절연 열전대 케이블은 서로 다른 금속으로 이루어진 2개의 도체(경우에 따라 4개 또는 6개)로 구성됩니다.이러한 도체는 온도를 측정해야 하는 측면(열접점)에 결합됩니다.적절하게 연결되면 온도를 확인하기 위해 읽을 수 있는 전압이 생성됩니다.
이종 금속은 고품질 산화마그네슘으로 절연되고 인코넬이나 스테인레스 스틸과 같은 부식 방지 외장재로 덮여 있습니다.미네랄 절연 열전대는 안정적인 온도 측정 판독값을 제공할 수 있습니다.
위험한 환경에서 고온(최대 1250⁰C)에 사용되는 경우가 많습니다.
| 암호 | 열전대의 전선 구성 요소 | |
| +포지티브 레그 | -네거티브 레그 | |
| N | Ni-cr-si(NP) | Ni-si-마그네슘(NN) |
| 케이 | Ni-Cr(KP) | 니켈-알(Si) (KN) |
| 이자형 | Ni-Cr(EP) | Cu-Ni<콘스탄탄> (EN) |
| 제이 | 철(일본) | Cu-Ni<콘스탄탄> (JN) |
| 티 | 구리(TP) | Cu-Ni<콘스탄탄>(TN) |
| 비 | 백금 로듐-30% | 백금 로듐-6% |
| 아르 자형 | 백금 로듐-13% | 백금 |
| 에스 | 백금 로듐-10% | 백금 |
| ASTM | 안시 | IEC | 소음 | 학사 | NF | JIS | 고스트 |
| (미국재료시험협회) E 230 | (미국표준협회) MC 96.1 | (국제전기기술위원회의 유럽표준 584)-1/2/3 | (Deutsche Industrie Normen) EN 60584 -1/2 | (영국 표준) 4937.1041, EN 60584 - 1/2 | (Norme Française) EN 60584 -1/2 - NFC 42323 - NFC 42324 | (일본공업규격) C 1602 - C 1610 | (러시아 규격 통일) 3044 |
직경(mm): 0.5~12.7mm.
| 외피(mm) | 심선 직경(mm) | 외장재 | 길이(m) | |||||
| 우리 다이아. | 벽 두께 | K,N,E,J,T형 | S,R,B 유형 | K,N형 | E,J,T형 | S,R형 | B타입 | |
| 0.5 | 0.05-0.1 | 0.08-0.12 | --- |
SS304 SS321 SS316 SS310 INCL600 |
SS304 SS321 SS316 |
INCL600 INCL800 |
INCL600 INCL800 |
500 |
| 1 | 0.1-0.2 | 0.15-0.2 | --- | 300 | ||||
| 1.5 | 0.15-0.25 | 0.23-0.3 | --- | 200 | ||||
| 1.6 | 0.16-0.26 | 0.26-0.36 | --- | 200 | ||||
| 2 | 0.25-0.35 | 0.4-0.5 | 0.25-0.3 | 180 | ||||
| 삼 | 0.38-0.48 | 0.5-0.6 | 0.30-0.4 | 80 | ||||
| 3.2 | 0.48-0.58 | 0.58-0.68 | 0.30-0.4 | 75 | ||||
| 4 | 0.52-0.62 | 0.6-0.7 | 0.35-0.4 | 70 | ||||
| 4.8 | 0.73-0.83 | 0.75-0.85 | 0.4-0.45 | 40 | ||||
| 5 | 0.78-0.88 | 0.80-0.90 | 0.4-0.45 | 40 | ||||
| 6 | 0.98-1.08 | 0.90-1.1 | 0.45-0.5 | 30 | ||||
| 6.4 | 1.05-1.15 | 1.02-1.12 | 0.45-0.5 | 30 | ||||
| 8 | 1.30-1.44 | 1.30-1.40 | 0.45-0.5 | 20 | ||||
| 12.7 | 1.75-1.90 | 1.92-2.05 | --- | 10 | ||||
| 상품명 | 암호 | 유형 | 외장재 | 외경(mm) | 온도 |
| Ni Cr-Ni-Si | KK | 케이 | SS304 | 0.5-1.0 | 400 |
| SS321 | 1.5-3.2 | 600 | |||
| SS316 | 4.0-8.0 | 800 | |||
| 0.5-1.0 | 500 | ||||
| SS310 | 1.5-3.2 | 800 | |||
| INCL600 | 4.0-6.4 | 900 | |||
| 8.0-12.7 | 1000 | ||||
| 니크로벨 | 4.0-6.4 | 900 | |||
| 8.0-12.7 | 1200 | ||||
| Ni Cr Si-Ni Si | 북한 | N | SS304 | 0.5-1.0 | 400 |
| SS321 | 1.5-3.2 | 600 | |||
| SS316 | 4.0-8.0 | 800 | |||
| 0.5-1.0 | 500 | ||||
| SS310 | 1.5-3.2 | 800 | |||
| INCL600 | 4.0-6.4 | 900 | |||
| 8.0-12.7 | 1000 | ||||
| 니크르벨 | 4.0-6.4 | 900 | |||
| 8.0-12.7 | 1200 | ||||
| Ni Cr-콘스탄탄 | EK | 이자형 | SS304 | 0.5-1.0 | 400 |
| SS321 | 1.5-3.2 | 500 | |||
| SS316 | 4.0-8.0 | 800 | |||
| Fe-콘스탄탄 | JK | 제이 | SS304 | 1.0 | 300 |
| SS321 | 1.5-3.2 | 500 | |||
| SS316 | 1.0-8.0 | 800 | |||
| Cu-콘스탄탄 | TK | 티 | SS304 | -200-100 | |
| SS321 | 100-200 | ||||
| SS316 | 100-350 |
