| 브랜드 이름: | DLX |
| 모델 번호: | ni200 순수한 니켈 |
| MOQ: | 5kg |
| 가격: | 57usd/kg |
| 지불 조건: | L/C, T/T, 웨스턴 유니온 |
| 공급 능력: | 달 당 500 톤 |
표준 19.5mm 피치 니켈 스트립은 인접 셀을 연결합니다. 이는 간단한 병렬 그룹에 적합합니다. 셀이 번갈아 가며 배열되는 팩 디자인이나 직렬 연결이 다음 셀에 도달하기 위해 병렬 그룹을 가로질러야 하는 경우에는 작동하지 않습니다. 이러한 레이아웃의 경우 하나가 아닌 두 개의 셀 위치를 가로지르는 스트립, 즉 중심 간 34.5mm 스트립이 필요합니다. DLX는 이 2P 와이드 피치 스트립을 전용 프로그레시브 다이로 정확하게 해당 기하학적 형태로 스탬핑하며, 표준 피치 제품과 동일한 99.6% Ni200 화학 성분, 수소 어닐링 표면, 버(burr) 없는 가장자리를 사용합니다. BOM에 34.5mm 인터커넥트가 명시되어 있고 현재 공급업체가 19mm 또는 20.2mm만 제공할 수 있다면, 이는 수작업으로 납땜한 점퍼 와이어를 대체하는 부품입니다.
| 등급 | Ni 함량 | 최적 사용 맥락 | 참조 가격 (FOB, USD/kg) |
|---|---|---|---|
| Ni200 | ≥ 99.6% | 표준 — 34.5mm 직렬 브릿지가 필요한 소비자 팩, 전동 공구, e-모빌리티 | 54 – 60 |
| N4 | ≥ 99.9% (Ni+Co) | 프리미엄 — 브릿지가 습기에 노출되는 실외/해양 팩 | 62 – 70 |
| Ni201 | ≥ 99.0% (C ≤ 0.02%) | 고온 — 브릿지가 높은 전류와 열 사이클을 전달하는 고속 충전 팩 | 50 – 57 |
| N6 | ≥ 99.5% (Ni+Co) | 비용 민감 — 보호된 브릿지 라우팅이 있는 실내 고정식 저장 장치 | 38 – 45 |
가격은 FOB 상하이, 5~500kg 주문 기준입니다. 최소 주문 수량: 5kg. 치수 적합성 확인을 위한 무료 샘플(0.5kg Ni200) 제공. 34.5mm 피치는 유지 관리되는 다이입니다. 문의 시 재고 가용성을 확인하십시오. 신규 생산이 필요한 경우 리드 타임은 7~10영업일입니다.
| 원소 | N4 | N6 | Ni200 | Ni201 |
|---|---|---|---|---|
| Ni+Co | ≥ 99.9% | ≥ 99.5% | — | — |
| Ni | — | — | ≥ 99.2% | ≥ 99.0% |
| Cu | ≤ 0.015 | ≤ 0.10 | ≤ 0.25 | ≤ 0.25 |
| Si | ≤ 0.03 | ≤ 0.10 | ≤ 0.35 | ≤ 0.35 |
| Mn | ≤ 0.002 | ≤ 0.05 | ≤ 0.35 | ≤ 0.35 |
| C | ≤ 0.01 | ≤ 0.10 | ≤ 0.15 | ≤ 0.02 |
| Mg | ≤ 0.01 | ≤ 0.10 | — | — |
| S | ≤ 0.001 | ≤ 0.005 | ≤ 0.01 | ≤ 0.01 |
| P | ≤ 0.001 | ≤ 0.002 | — | — |
| Fe | ≤ 0.04 | ≤ 0.10 | ≤ 0.40 | ≤ 0.40 |
출처: DLX 합금 제품 카탈로그. 모든 선적에 전체 구성이 포함된 EN 10204 3.1 MTC.
| 속성 | 값 | 단위 |
|---|---|---|
| 인장 강도 (Rm) | ≥ 462 | MPa |
| 신율 (A5) | ≥ 35 | % |
| 경도 | 90 – 120 | HB (연질 어닐링) |
| 밀도 | 8.908 | g/cm³ |
| 녹는점 | 1435 – 1455 | °C |
| 전기 비저항 (20°C) | 0.096 | μΩ·m |
| 열 전도율 | 70.2 | W/m·K |
| 브릿지 스팬 (34.5mm) | 이중 셀 간격 — 중간 셀 위치 하나를 건너뜁니다 | |
| 점 용접성 | 우수 — 18650 캡에 대한 용접점당 8~12 Ws | |
| 자성 | 강자성 | |
출처: DLX 합금 제품 카탈로그. 수소 어닐링 상태를 나타내는 기계적 값.
| 매개변수 | 표준 | 참고 사항 |
|---|---|---|
| 구성 | 2P | 커넥터당 두 개의 용접 지점 |

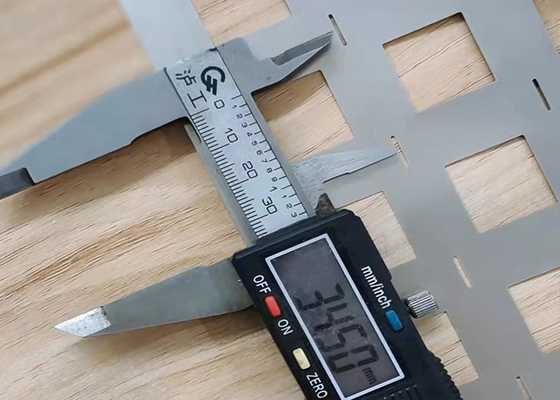

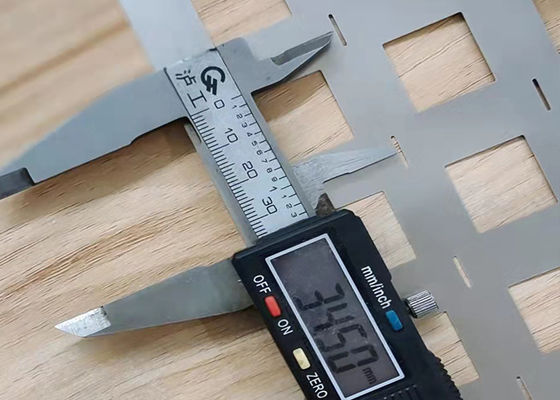

| 피치 거리 | 34.5 mm | ±0.05 mm — 이중 스팬 직렬 브릿지 |
| 재료 | Ni200 (99.6% Ni) | 요청 시 N4, N6, Ni201 |
| 스트립 두께 | 0.10 / 0.15 / 0.20 mm | ±0.01 mm (게이지별) |
| 표면 | 밝음 (H&sub2; 어닐링) | 산화물 없음, 용접 준비 완료 |
| 가장자리 | 버 없음 (< 0.01 mm) | 와이어-EDM 정밀 슬릿 |
| 검사 | 100% 출하 | 포장 전 모든 스풀 검증 |

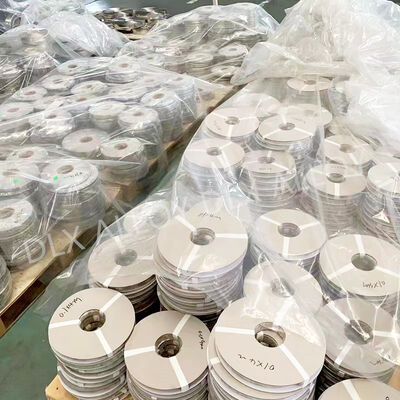

| 포장 | 스풀 + 상자 / 코일 + 폴리백 | VCI 종이 인터리브 |
| 최소 주문 수량 | 5 kg | 적합성 확인을 위한 샘플 제공 |
품질 보증 — 와이드 피치 검사 프로토콜포장 및 배송배송:34.5mm 피치는 유지 관리되는 다이입니다. 문의 시 재고 확인. 재고가 있는 경우: 3~7영업일. 신규 스탬핑 실행이 필요한 경우: 7~10영업일. 항공 화물 30kg 미만; 벌크는 해상 화물. 출발지: 상하이.
창저우 DLX 합금 유한 회사는 우연히 34.5mm 피치를 개발한 것이 아닙니다. 배터리 팩 제조업체가 스태거드 2P 배열에서 셀 위치 1에서 셀 위치 3까지 브릿지할 수 있는 스트립을 필요로 했고 표준 19.5mm 스트립으로는 불가능했기 때문에 당사의 다이 라이브러리에 추가되었습니다. 당사의 2,000개 이상의 배터리 전용 다이 중 대부분은 이러한 방식으로 탄생했습니다. 즉, 실제 조립 문제를 가진 고객과 해결책을 절단할 수 있는 Sodick EDM 기능을 갖춘 DLX 툴룸이 있었습니다. 2002년부터 창저우에 있는 당사의 12,000m² 니켈 전용 시설은 특수 공구가 오버헤드가 아니라 고객이 다시 찾는 이유라는 원칙에 따라 운영되어 왔습니다. 피치가 18.5mm, 19.0mm, 19.5mm, 20.2mm, 20.5mm 또는 34.5mm이든 DLX는 귀하의 도면에 명시된 사양을 정확하게 제공할 수 있는 다이, 니켈 화학 성분 및 검사 규율을 갖추고 있습니다. ISO9001 인증, 월 500톤 생산 능력.
34.5mm는 표준 18.5~19.5mm 단일 셀 피치의 약 두 배입니다. 니켈 커넥터가 다음 셀에 도달하기 위해 셀 위치 하나를 건너야 하는 경우에 사용됩니다. 일반적으로 스태거드 행 2P 팩 레이아웃, 물리적으로 분리된 병렬 그룹 간의 직렬 연결 또는 연결되는 두 셀 사이에 열 차단기 또는 구조 리브가 있는 설계에서 사용됩니다. 간격을 가로질러 점퍼 와이어를 수작업으로 납땜하는 대신, 미리 성형된 34.5mm 스트립은 양쪽 끝에서 일관된 용접 품질을 갖는 단단하고 반복 가능한 브릿지를 제공합니다.
34.5mm는 표준 18650 셀 직경 두 개(2 * 18.25mm 공칭, 홀더 내 셀 간 약간의 간격 조정)에 해당합니다. 이 피치는 선형 배열에서 셀 1과 셀 3의 중심에 용접 탭을 직접 배치하여 셀 2를 완벽하게 건너뜁니다. 레이아웃에 다른 더블 스팬 거리(예: 21700 셀의 경우 37mm)가 필요한 경우 맞춤형 다이를 절단할 수 있습니다. 중심 간 거리를 제공하면 24시간 이내에 실현 가능성을 확인할 수 있습니다.
34.5mm 다이는 당사의 공구 라이브러리에 유지 관리되지만, 생산 실행은 수요에 따라 예약됩니다. 이는 19.5mm 피치와 같은 연속 생산 품목이 아닙니다. 최근 생산 실행의 스트립이 재고에 있는 경우 3~7영업일 이내에 배송할 수 있습니다. 신규 스탬핑 실행이 필요한 경우 리드 타임은 7~10영업일입니다. 문의 시 재고 가용성을 확인하는 것이 좋습니다.
브릿지 자체는 표준 단일 피치 커넥터보다 약 15mm 더 긴 니켈 도체 길이를 추가합니다. 0.096 μΩ·m의 비저항과 일반적인 0.15mm * 5mm 브릿지 단면적에서 이는 약 1.9밀리옴의 직렬 저항을 추가합니다. 이는 개별 셀 내부 저항이 20~50밀리옴인 배터리 팩의 맥락에서 무시할 수 있는 수준입니다. 탭에서의 용접 품질은 탭의 기하학적 구조, 재료 및 표면이 변경되지 않았기 때문에 표준 피치 스트립과 동일합니다.
예. 동일한 다이가 N4, N6, Ni200 및 Ni201 스트립을 스탬핑합니다. 입력 코일만 변경됩니다. 직렬 브릿지가 해양 습기 또는 염분이 많은 공기에 노출되는 경우(브릿지가 팩 외부를 따라 실행되는 실외 팩에서 흔함), Fe ≤ 0.04%의 99.9% Ni인 N4는 가장 높은 부식 마진을 제공합니다. 문의 시 등급을 지정하십시오. 리드 타임은 변경되지 않습니다.
