| 브랜드 이름: | DLX |
| 모델 번호: | 니켈 200 매듭 없는 모세혈관 |
| 지불 조건: | D/A,L/C,D/P,T/T,웨스턴 유니온 |

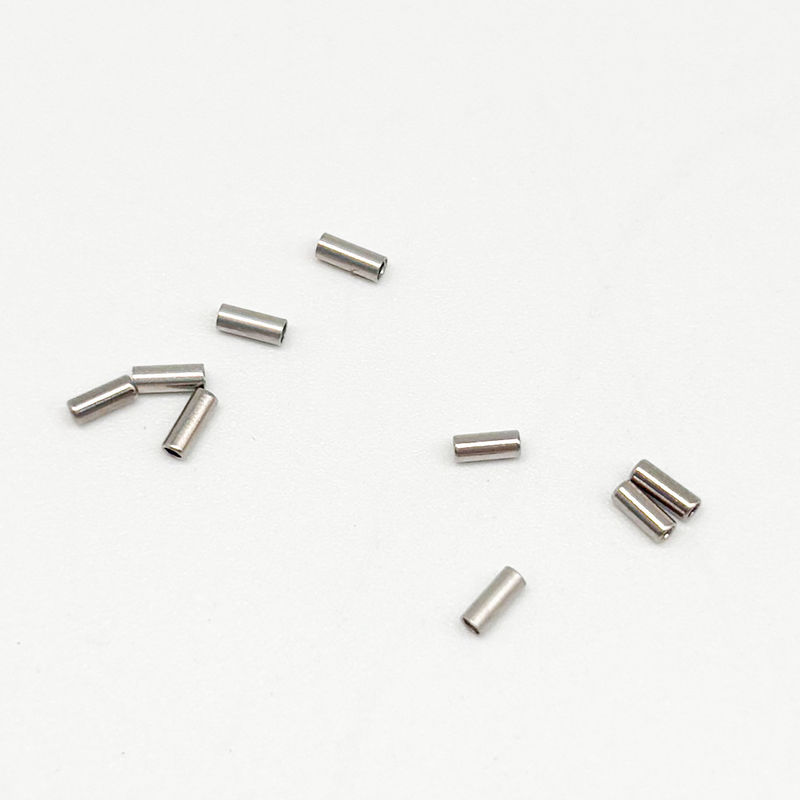

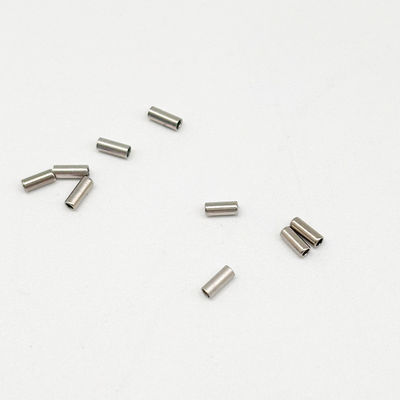

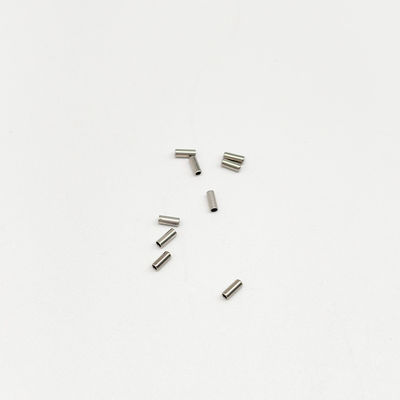

니켈 200 심리스 캐필러리는 성형 작업 시 심이 허용되지 않을 때 사용됩니다. — 35% 이상의 연신율을 갖는 어닐링된 연성은 좁은 굽힘과 코일을 가능하게 합니다. 심리스 드로잉 UNS N02200 (≥99.2% Ni) 재질의 캐필러리로, 맞춤형 외경/내경 형상은 생산 전에 도면에 따라 고정됩니다. 모든 주문은 자체 니켈 전용 라인에서 처리되며, 배치별로 검사되고 EN 10204 3.1 밀 테스트 인증서와 함께 ISO 9001 인증 시설에서 출고됩니다. — 연간 1,200톤의 생산 능력으로 모든 배치에 대해 7-15일 배송이 가능합니다.
성형 및 굽힘 캐필러리는 굽힘 시에도 형상이 유지되는 형상으로 시작됩니다. 외경, 내경 및 벽 두께는 도면에 따라 엄격하게 생산됩니다. 직선 절단 길이와 디버링된 끝단이 표준이며, 취급이 가능한 경우 더 긴 길이는 코일로 감을 수 있습니다. 허용 오차는 생산 전에 확인되고 배치 기록에 고정되므로, 굽히는 캐필러리는 승인한 도면과 일치합니다.
용접 심은 굽힘이 실패하는 첫 번째 지점입니다. 심리스 드로잉 캐필러리는 단일 연속 구조로 굽혀집니다. — 열리거나 갈라지거나 성형 응력 하에서 오염 물질을 가두는 심이 없습니다. — 이것이 성형 및 굽힘 프로그램에서 처음부터 심리스 구조를 지정하는 이유입니다.
어닐링된 (연질) 상태는 니켈 200 캐필러리를 계측 라인 및 공정 루프에 사용되는 좁은 반경 굽힘 및 코일에 적합하게 유지합니다. 강성이 필요한 경우 도면에 따라 작업 경화된 템퍼도 제공됩니다. 굽힘 반경, 스프링백 여유 및 최소 벽 유지율은 생산 전에 도면에 따라 확인됩니다.
얇은 벽 캐필러리의 경우, 파열 압력은 Barlow 공식 P = 2St/D를 따릅니다. 여기서 S는 허용 응력, t는 벽 두께, D는 외경입니다. S = 100 MPa (어닐링된 니켈에 대해 가정, 설계 코드에 따라 확인) 및 1.6 mm 외경 * 0.2 mm 벽 두께 캐필러리의 경우, P = 2 * 100 * 0.2 / 1.6 = 25 MPa (계산된 값, 참고용).
순수 니켈은 부식성 알칼리 및 불산 환경에 강합니다. 부식 거동은 등급 순도 및 서비스 화학 작용에 따라 달라지므로, 최종 등급 선택 전에 특정 매체 호환성은 작동 환경에 따라 확인됩니다.
| 항목 | 세부 정보 |
|---|---|
| 관리 시스템 | ISO 9001 인증; SGS 감사 완료 |
| 밀 문서 | EN 10204 3.1 밀 테스트 인증서, 배치 조성 및 치수 기록 |
| 추적성 | 용융부터 출고까지 도면에 연결된 배치 번호 |
| 제품 표준 | ASTM B161 / B163 (Ni200); GB/T 2882-2023 |
| 등급 | Ni 함량 | 최적 용도 | 참고 가격 (FOB, USD/kg) |
|---|---|---|---|
| N4 (NP1) | ≥99.9% | 진공 전자 | 420-480 |
| Ni201 | ≥99.0% | 고온 서비스 | 350-390 |
| Ni200 | ≥99.2% | 배터리, 화학 | 340-380 |
| N6 (NP2) | ≥99.5% | 산업 부식 | 300-340 |
위의 범위는 표준 튜브 크기에 대한 참고용입니다. 캐필러리 정밀 크기 (맞춤형 외경/내경/벽 두께, 절단 길이)는 도면에 따라 견적됩니다. — 등급, 형상, 길이 및 수량이 최종 가격을 결정합니다.
| 원소 (wt%) | N4 | N6 | Ni201 | Ni200 |
|---|---|---|---|---|
| Ni | — | — | ≥99.0 | ≥99.2 |
| Ni+Co | 99.9 | 99.5 | — | — |
| Cu | ≤0.015 | 0.1 | ≤0.25 | ≤0.25 |
| Si | ≤0.03 | 0.1 | ≤0.35 | ≤0.35 |
| Mn | ≤0.002 | 0.05 | ≤0.35 | ≤0.35 |
| C | ≤0.01 | 0.1 | ≤0.02 | ≤0.15 |
| Mg | ≤0.01 | 0.1 | — | — |
| S | ≤0.001 | 0.005 | ≤0.01 | ≤0.01 |
| P | ≤0.001 | 0.002 | — | — |
| Fe | ≤0.04 | 0.1 | ≤0.4 | ≤0.4 |
| 속성 | 값 |
|---|---|
| 밀도 | 8.908 g/cm³ |
| 녹는점 | 1435-1446 °C |
| 퀴리 온도 | 358 °C |
| 인장 강도 | ≥462 MPa (어닐링) |
| 연신율 | ≥35% (어닐링) |
| 경도 | 90-120 HB |
| 전기 비저항 | 0.096 μΩ·m (20 °C) |
| 열전도율 (Ni200) | 70.2 W/m·K |
| 항목 | 세부 정보 |
|---|---|
| 외경 | 도면에 따라 맞춤 제작 |
| 내경 | 도면에 따라 맞춤 제작 |
| 벽 두께 | 도면에 따라 맞춤 제작 |
| 절단 길이 | 도면에 따라 맞춤 제작 (직선 절단, 디버링) |
| 허용 오차 | 도면에 따라, 배치 기록에 고정 |
| 상태 | 표준 어닐링 (연질); 도면에 따라 작업 경화 |
| 표면 | 밝은 드로잉, 깨끗하고 버가 없는 끝단 |
| 적용 표준 | ASTM B161 / B163; GB/T 2882-2023 |
니켈 캐필러리에 대한 품질 관리는 드로잉 전에 시작됩니다. 원자재 조성은 UNS N02200에 대해 검증되며, 그런 다음 각 배치는 외경/내경/벽 두께를 측정하고, 표면 및 끝단 상태를 확인하며, 절단 길이의 직선도를 검토합니다. 배치 기록은 각 주문을 용융까지 추적하며, EN 10204 3.1 밀 테스트 인증서는 모든 선적과 함께 제공됩니다.
성형 및 굽힘 프로그램의 경우, 캐필러리는 지정된 대로 직선 번들 또는 코일로 공급되며, 끝단 캡과 습기 방지 처리 후 수출용 목재 상자에 포장됩니다. 문서 (밀 테스트 인증서, 배치 기록 및 포장 목록)는 모든 주문과 함께 제공되며, 승인된 도면으로부터 표준 리드 타임은 7-15일입니다.
캐필러리 생산에서 규모는 품질의 근거입니다. 2002년부터 운영되어 온 니켈 전용 라인은 12,000 평방미터의 생산 공간과 연간 1,200톤의 정격 생산 능력으로 전 세계 계측, 공정 및 에너지 고객에게 서비스를 제공하며, 도면에 따른 허용 오차로 캐필러리를 생산합니다. ISO 9001 인증 및 SGS 감사는 공정의 일관성을 유지하며, 모든 배치는 EN 10204 3.1 밀 테스트 인증서와 함께 출고됩니다. — 따라서 소량의 캐필러리 주문도 전체 컨테이너 주문과 동일한 문서화된 규율을 받습니다.
표준으로 어닐링 (연질) 상태이며, 좁은 굽힘 및 코일을 위해 35% 이상의 연신율을 제공합니다. 강성이 필요한 경우 도면에 따라 작업 경화된 템퍼도 제공됩니다.
예. 솔리드 튜브 스톡에서 심리스 드로잉 방식으로 제작되며, 길이 방향으로 용접 심이 없습니다.
표준 등급의 경우 10kg. 샘플 및 시험 수량은 요청 시 협의 가능합니다.
ISO 9001 인증 시설, SGS 감사 완료; EN 10204 3.1 밀 테스트 인증서, 배치 조성 및 치수 기록이 모든 선적과 함께 제공됩니다.
승인된 도면 및 주문 확인 후 7-15일입니다.
