|
| 브랜드 이름: | DLX |
| 모델 번호: | 0CR25AL5 |
| MOQ: | 5 |
| 지불 조건: | L/C, T/T, 웨스턴 유니온 |
| 공급 능력: | 달 당 500 톤 |

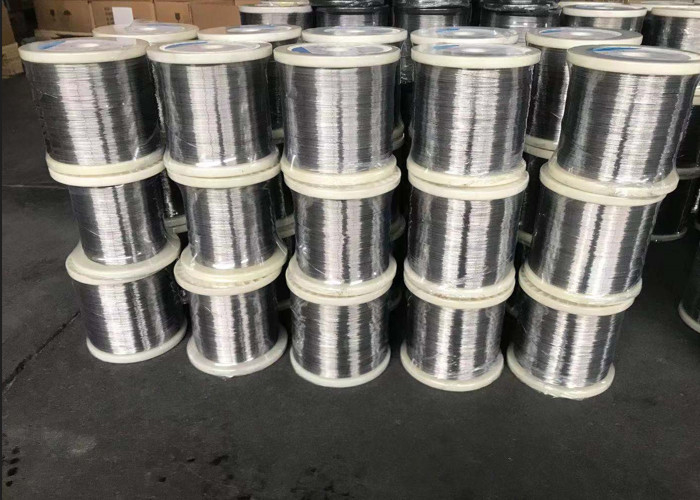

철, 크롬, 알루미늄 전기 난방선 0Cr25Al5
FeCrAl 합금 0Cr25Al5 와이어는 소량의 반응성 원소인 유트륨과 지르코늄을 포함하는 철, 크롬, 알루미늄 염기 합금으로 만들어지며 용광, 철강 롤링, 조조로 생산됩니다.,굽기, 도출, 표면 처리, 저항 제어 시험 등
높은 알루미늄 함유량과 높은 크롬 함유량으로 인해 스케일링 온도는 1425oC (2600oF) 에 도달 할 수 있습니다.
0Cr25Al5 고속 자동 냉각 기계로 형성된 가열 가이어, 컴퓨터로 제어되는 전력 용량, 가이어 및 리본으로 제공됩니다.
열에 저항하는 합금 실의 제품 형태와 크기 범위
둥근 선
0.010-12mm (0.00039-0.472 인치) 다른 크기는 요청에 따라 제공됩니다.
리본 (평평한 와이어)
두께: 0.023-0.8 mm (0.0009-0.031 인치)
너비: 0.038-4 mm (0.0015-0.157 인치)
너비/ 두께 비율 최대 60, 합금과 허용량에 따라
다른 크기는 요청에 따라 제공됩니다.
0Cr25Al5 저항 전기 난방 와이어는 강한 항산화 성질을 가지고 있지만, 공기, 탄소, 황, 수소 및 질소 대기 등 다양한 가스여전히 그것에 어떤 영향을 미칩니다..
이 가열 가이어들은 모두 항산화 작용을 받았지만, 운송, 롤링, 설치 및 기타 과정은 어느 정도 손상을 입히고 사용 수명을 줄일 것입니다.
서비스 수명을 연장하기 위해, 고객은 사용 전에 전 산화 처리를 수행해야합니다.이 방법은 완전히 온도에 건조한 공기 안에 설치 된 합금 요소를 가열하는 것입니다.(최대 사용 온도보다 100~200C 이하), 5~10시간 동안 열을 보존하고, 그 다음 오븐으로 천천히 냉각합니다.
열 저항성 합금 와이어 특징 및 장점
1높은 사용 온도, 최대 사용 온도는 1400C (0Cr21A16Nb, 0Cr27A17Mo2, 등) 에 도달 할 수 있습니다.
2낮은 온도 저항 계수
3니-베이스 초합금보다 열 확장 계수가 낮습니다.
4높은 전기 저항성
5높은 온도, 특히 황화물을 포함하는 대기 아래에서 좋은 부식 저항성
6높은 표면 부하
7- 미세먼지 저항성
8• 니크롬 와이어와 비교하여 원료 비용, 밀도 및 가격
9- 800~1300°C의 산화 저항성이 뛰어나다
10. 긴 서비스 수명
열 저항성 합금 와이어의 적용
우리의 제품 (FeCrAl) 고 저항 전기 난방 와이어 재료는 판매 가능하고 널리 산업 오븐, 민간 난방 장치와 같은 난방 장비 제조에 사용됩니다.각종 전기 저항 및 기관차 제동 저항, 인프라 레드 장비, 액화 가스 인프라 레드 열 저항 망, 각종 발화 및 복사 전극 및 모터에 대한 전압 조절 저항 등 금속 기계,의학적화학, 세라믹, 전자, 전기 기기, 유리 및 기타 민간 또는 산업 분야.
| 합금 명칭의 성능 | 1Cr13Al4 | 0Cr25Al5 | 0Cr21Al6 | 0Cr23Al5 | 0Cr21Al4 | 0Cr21Al6Nb | 0Cr27Al7Mo2 | |
| 주요 화학 성분 | Cr | 120.0~15.0 | 23.0-26.0 | 19.0-22.0 | 20.5-235 | 18.0-21.0 | 21.0-23.0 | 26.5-278 |
| 알 | 40.0-6.0 | 4.5-6.5 | 50.0-7.0 | 4.2-5.3 | 30.0-4.2 | 50.0-7.0 | 60.0-7.0 | |
| Re | 적절하다 | 적절하다 | 적절하다 | 적절하다 | 적절하다 | 적절하다 | 적절하다 | |
| 페 | 휴식 | 휴식 | 휴식 | 휴식 | 휴식 | 휴식 | 휴식 | |
| Nb0.5 | Mo1.8-22 | |||||||
| 원자의 최대 연속 작동 온도 ((°C) | 950 | 1250 | 1250 | 1250 | 1100 | 1350 | 1400 | |
| 저항성 20oC ((μΩ·m) | 1.25 | 1.42 | 1.42 | 1.35 | 1.23 | 1.45 | 1.53 | |
| 밀도 ((g/cm3) | 7.4 | 7.1 | 7.16 | 7.25 | 7.35 | 7.1 | 7.1 | |
| 열전도 (KJ/m·h·oC) | 52.7 | 46.1 | 63.2 | 60.2 | 46.9 | 46.1 | ||
| 직선의 팽창 계수 (α×10-6/oC) | 15.4 | 16 | 14.7 | 15 | 13.5 | 16 | 16 | |
| 녹는점 약.( oC) | 1450 | 1500 | 1500 | 1500 | 1500 | 1510 | 1520 | |
| 팽창 강도 ((N/mm2) | 580~680 | 630~780년 | 630~780년 | 630~780년 | 600-700 | 650-800 | 680-830 | |
| 찢어질 때 길쭉함 (%) | >16 | >12 | >12 | >12 | >12 | >12 | >10 | |
| 면적의 변화 (%) | 65~75 | 60~75 | 65~75 | 65~75 | 65~75 | 65~75 | 65~75 | |
| 반복 굽기 주파수 (F/R) | >5 | >5 | >5 | >5 | >5 | >5 | >5 | |
| 강도 (H.B.) | 200~260 | 200~260 | 200~260 | 200~260 | 200~260 | 200~260 | 200~260 | |
| 연속 서비스 시간 (시간/ oC) | -- | ≥ 80/1300 | ≥ 80/1300 | ≥ 80/1300 | ≥ 80/1250 | ≥50/1350 | ≥50/1350 | |
| 미시 구조 | 페리트 | 페리트 | 페리트 | 페리트 | 페리트 | 페리트 | 페리트 | |
| 자기성 | 자석 | 자석 | 자석 | 자석 | 자석 | 자석 | 자석 |
|
|
||
|
||
|
||
|
||
|
||
