| 브랜드 이름: | DLX |
| 모델 번호: | 타입 Ｋ 열전대연장선 |
| 모크: | 5 |
| 지불 조건: | L/C (신용장), 전신환, 웨스턴 유니온, 머니그램 |
| 공급 능력: | 달 당 300 톤 |

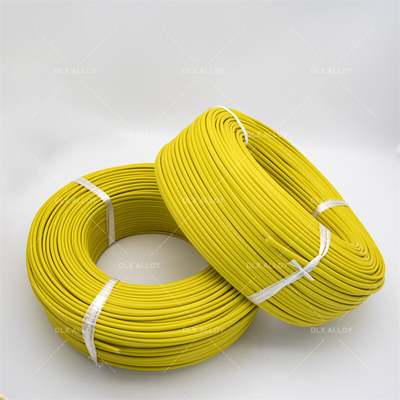

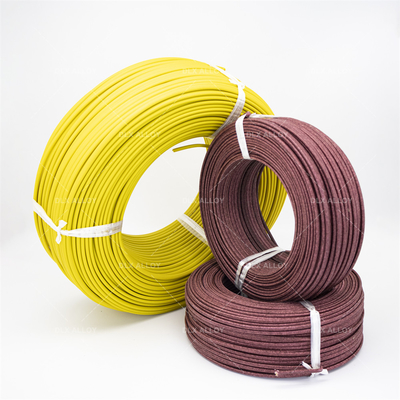

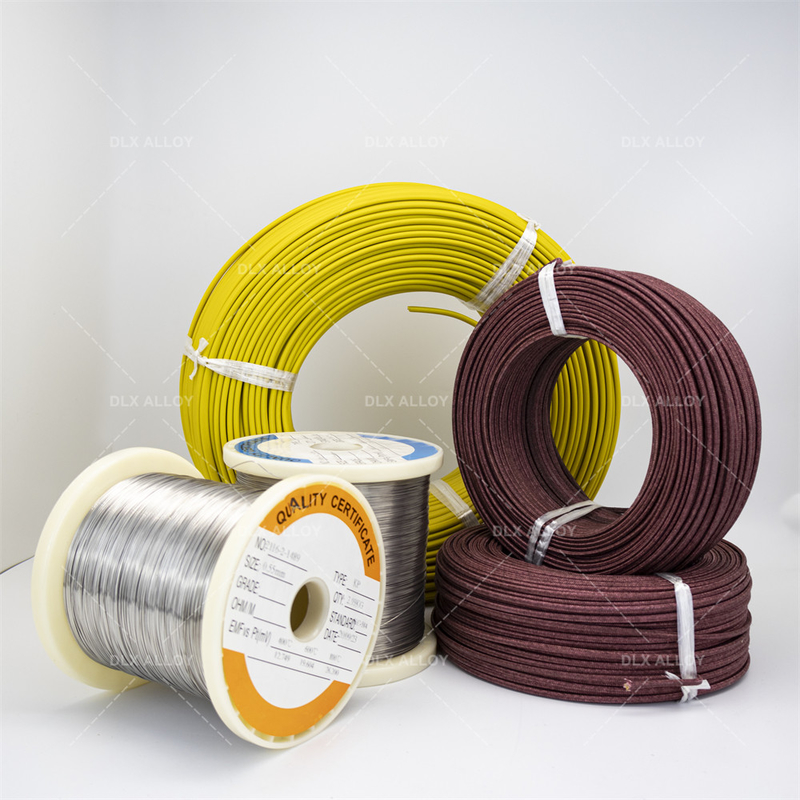

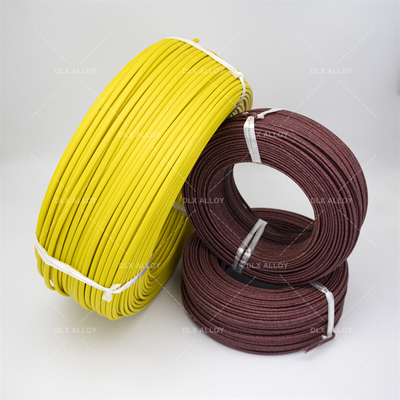

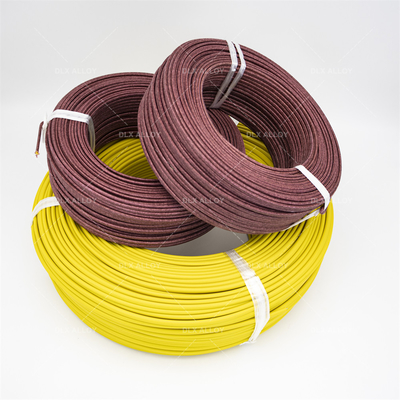

니켈-크롬 니켈-실리콘 니켈-알루미늄 열쌍 연장 케이블 0.5*2
열쌍 보상 선은 열쌍과 측정 기기를 연결하는 데 사용되는 선입니다.열쌍에 의해 생성되는 약한 전압 신호와 환경 온도 변화에 대한 민감성 때문에, 측정 정확성을 보장하기 위해 온도 보상에 열쌍 보상 전선을 사용해야합니다.
열쌍 상쇄 선의 주요 기능은 다음과 같습니다.
온도 보상: 열쌍 보상 선은 환경 온도 변화에 따라 대응 전압 신호 보상을 제공할 수 있습니다.측정 결과에 대한 온도 변화의 영향을 제거.
열쌍 보호: 열쌍 보상 가이드는 열쌍을 기계적 손상, 부식 및 기타 요인으로부터 보호하여 서비스 수명을 연장 할 수 있습니다.
전송 신호: 열쌍 보상 가이드는 열쌍에서 생성되는 약한 전압 신호를 측정 장치로 전송하여 정확한 온도 측정을 달성 할 수 있습니다.
타입 K 확장 케이블 0.5 * 2 pvc 껍질과 함께 빨간색 검은 pvc 단열. 전도기는 니켈-실리콘 또는 니켈-알루미늄과 니켈-크롬의 열쌍 타입 K 물질입니다.구조는 쌍 기기 케이블과 비슷하지만 전도기 물질은 다릅니다.열쌍은 온도를 감지하는 과정에서 사용되며 표시 및 제어를 위해 피로미터에 연결되어 있습니다.열쌍과 피로미터는 열쌍 확장 케이블 / 열쌍 보상 케이블에 의해 전기적으로 진행됩니다.이러한 열쌍 케이블에 사용되는 전도자는 온도를 감지하는 데 사용되는 열쌍과 유사한 열 전기적 (emf) 특성을 갖추어야합니다..
기본적으로,얇은 와이어 열 쌍고도 와이어는 열 쌍의 감지 지점을 만드는 데 사용됩니다.열쌍 연장 유선단지 열쌍 신호를 탐사선에서 다시 탐사기를 읽는 기구로 전달하는 데만 사용됩니다.열쌍 연장 케이블낮은 주변 온도에서 사용 됩니다. 그것은 탐사선에서 수신 된 것보다 더 높은 온도를 나타내는 신호를 통과 할 수 있습니다. 그러나,K형 열쌍 연장선그 높은 온도에 물리적으로 노출되지 않을 수 있습니다.스프랜딩 테르모 팟 와이어연장선으로 사용할 수 있지만 연장선으로 사용할 수 없습니다유연한 열쌍 와이어이 케이블의 사용 가능한 길이는 여러 가지 요인에 따라 다릅니다.
| 코드 | 열쌍의 유선 부품 | |
| +자극적인 다리 | - 네거티브 다리 | |
| N | 니크로시 (NP) | 니시 마그네슘 (NN) |
| K | Ni-Cr (KP) | 니알 (Ni-Al)) 시 (KN) |
| E | Ni-Cr (EP) | 큐니 |
| J | 철 (JP) | 큐니 |
| T | 구리 (TP) | 큐니 |
| ASTM | ANSI | IEC | DIN | BS | NF | JIS | GOST |
| 미국 시험 및 재료 협회 E 230 | (미국 국립 표준 연구소) MC 961 | (국제 전기 기술 위원회 의 유럽 표준 584) - 1/2/3 | (독일 산업 표준) EN 60584 -1/2 | (영국 표준) 4937.1041, EN 60584 - 1/2 | (프랑스 표준) EN 60584 -1/2 - NFC 42323 - NFC 42324 | (일본 산업 표준) C 1602 - C 1610 | (러시아 사양의 통일) 3044 |
작업 온도 범위
| 직경/mm | 장시간 작동 온도 /oC | 짧은 기간 작업 온도 /oC |
| 0.3 | 700 | 800 |
| 0.5 | 800 | 900 |
| 0.8,1.0 | 900 | 1000 |
| 1.2,1.6 | 1000 | 1100 |
| 2.0,2.5 | 1100 | 1200 |
| 3.2 | 1200 | 1300 |
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
크기 범위
와이어: 0.12~8.0mm
최대 연속 작동 온도: 최대 2,300F (1,260C)
단기 사용: 2,336F (1,280C)
열쌍 등급의 와이어, -454 ~ 2300F (-270 ~ 1,260C)
연장선, 32 ~ 392F (0 ~ 200C)
