| 브랜드 이름: | DLX |
| 모델 번호: | 타입 Ｋ 열전대연장선 |
| MOQ: | 5 |
| 지불 조건: | L/C (신용장), 전신환, 웨스턴 유니온 |
| 공급 능력: | 달 당 300 톤 |

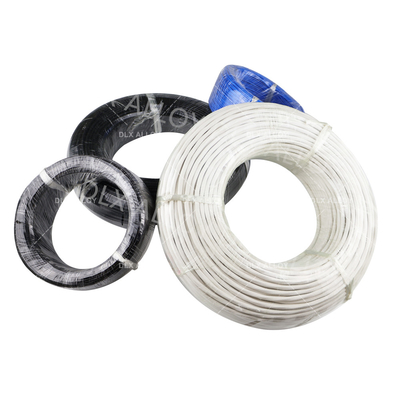

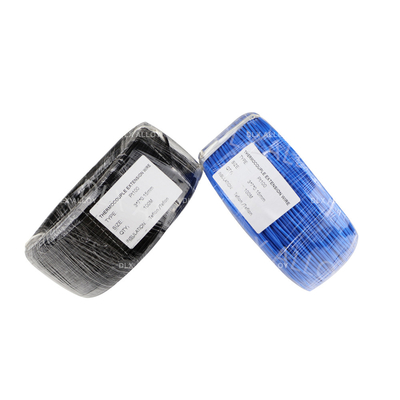

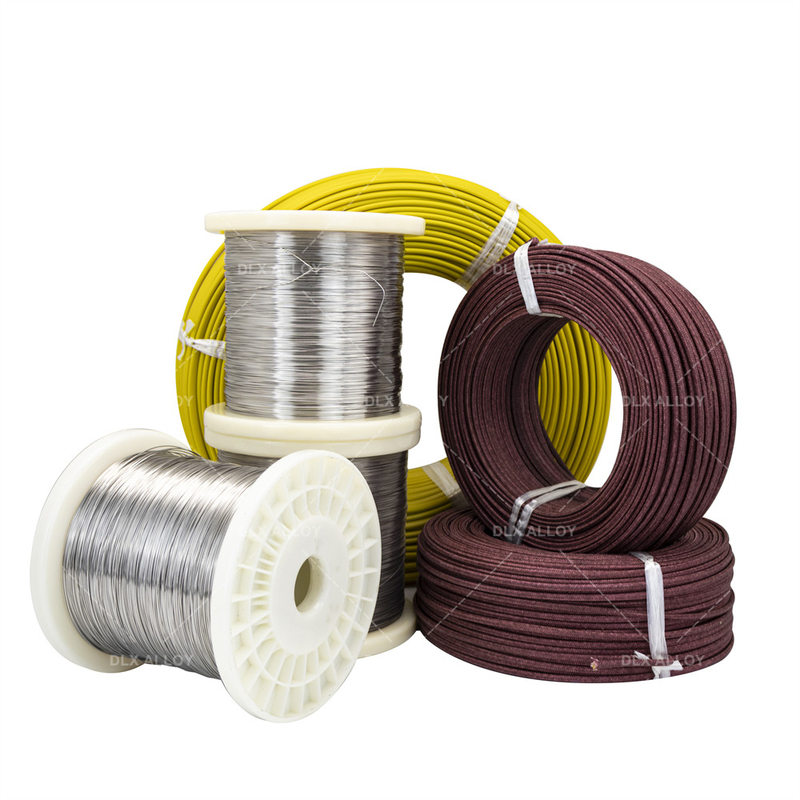

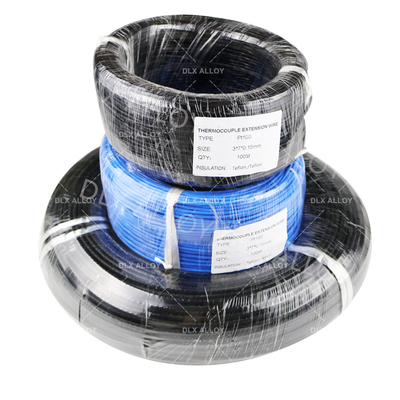

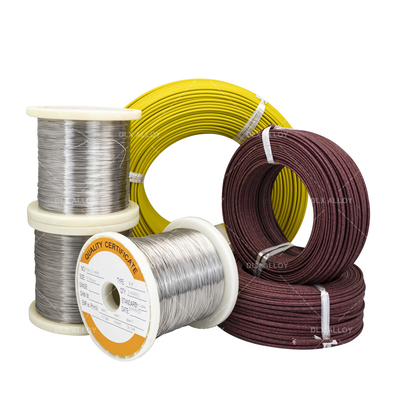

고정밀 니켈-크롬 PVC 절연 열전대 연장 케이블
1. 보상선 선택
사용하는 열전대의 종류와 사용 환경에 따라 보상선을 올바르게 선택해야 합니다. 예를 들어, K형 커플의 보상선을 선택해야 하며, 사용 상황에 따라 작동 온도 범위를 선택해야 합니다. 일반적으로 kx의 작동 온도는 -20~100°C이며, -25~200°C의 넓은 범위를 가집니다. 일반 등급 오차는 ±2.5°C이고, 정밀 등급 오차는 ±1.5°C입니다.
2. 접점 연결
열전대 단자의 두 접점에 최대한 가깝게 하고 두 접점의 온도를 최대한 일관되게 유지하십시오. 계기 단자와의 연결 지점 온도는 최대한 일관되게 유지해야 합니다. 계기 캐비닛에 팬이 있는 경우, 팬이 접점에 직접 불지 않도록 접점을 보호해야 합니다.
3. 사용 길이
열전대의 신호는 마이크로볼트 수준으로 매우 낮기 때문에, 사용 거리가 너무 길면 신호 감쇠와 주변 강한 전기 간섭이 결합될 수 있으며, 이는 열전대 신호 왜곡을 유발하여 온도 측정 및 제어의 부정확성을 초래하고, 심한 경우 제어 중 온도 변동을 유발할 수 있습니다.
저희 경험에 따르면, 열전대 보상선의 길이는 일반적으로 15미터 이내로 제어하는 것이 좋습니다. 15미터를 초과하는 경우, 신호 전송을 위해 온도 송신기를 사용하는 것이 좋습니다. 온도 송신기는 온도에 해당하는 전위 값을 직류로 변환하여 전송하므로 간섭 방지 능력이 뛰어납니다.
|
열전대 눈금 번호 장착 |
일반(G)
|
내열(H)
|
||
|
일반
|
정밀(S)
|
일반
|
정밀(S)
|
|
|
S
|
SC-G
|
SC-GS
|
SC-H
|
--
|
|
N
|
NC-G
|
NC-GS
|
NC-H
|
NC-HS
|
|
K
|
NC-G
|
NC-GS
|
NC-H
|
--
|
|
KC2-G
|
KG2-GS
|
KC2-H
|
KC2-HS
|
|
|
KX-G
|
KX-GS
|
KX-H
|
KX-HS
|
|
|
E
|
EX-G
|
EX-GS
|
EX-H
|
EX-HS
|
|
J
|
JX-G
|
JX-GS
|
JX-H
|
JX-HS
|
|
T
|
TX-G
|
TX-GS
|
TX-H
|
TX-HS
|
| ASTM | ANSI | IEC | DIN | BS | NF | JIS | GOST |
| (미국 재료 시험 학회) E 230 | (미국 표준 협회) MC 96.1 | (국제 전기 기술 위원회 584에 의한 유럽 표준)-1/2/3 | (독일 산업 표준) EN 60584 -1/2 | (영국 표준) 4937.1041, EN 60584 - 1/2 | (프랑스 표준) EN 60584 -1/2 - NFC 42323 - NFC 42324 | (일본 산업 표준) C 1602 - C 1610 | (러시아 사양 통일) 3044 |
작동 온도 범위
| 직경/mm | 장시간 작동 온도 /°C | 단시간 작동 온도 /°C |
| 0.3 | 700 | 800 |
| 0.5 | 800 | 900 |
| 0.8,1.0 | 900 | 1000 |
| 1.2,1.6 | 1000 | 1100 |
| 2.0,2.5 | 1100 | 1200 |
| 3.2 | 1200 | 1300 |
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
