제품 상세정보
원래 장소: 중국
브랜드 이름: DLX
인증: CE,ROHS
모델 번호: 타입 Ｊ 열전대연장선
지불과 운송 용어
최소 주문 수량: 5
포장 세부 사항: 카톤 박스와 스풀 패키지, 폴리 백과 코일 패키지
배달 시간: 5-21 일
지불 조건: L/C (신용장), 전신환, 웨스턴 유니온, 머니그램
공급 능력: 달 당 300 톤
제품 이름: |
열전대 J 연장 와이어 |
인증서: |
ISO9001 |
온도 범위: |
-210~1200°C |
EMF 허용한도: |
+/- 2.2C 또는 +/-.75% |
등급: |
확대 등급 유형 Ｋ |
긍정적으로: |
Fe |
부정: |
동-니켈 |
특별한 오차한계: |
+/- 1.1C 또는 0.4% |
제품 이름: |
열전대 J 연장 와이어 |
인증서: |
ISO9001 |
온도 범위: |
-210~1200°C |
EMF 허용한도: |
+/- 2.2C 또는 +/-.75% |
등급: |
확대 등급 유형 Ｋ |
긍정적으로: |
Fe |
부정: |
동-니켈 |
특별한 오차한계: |
+/- 1.1C 또는 0.4% |

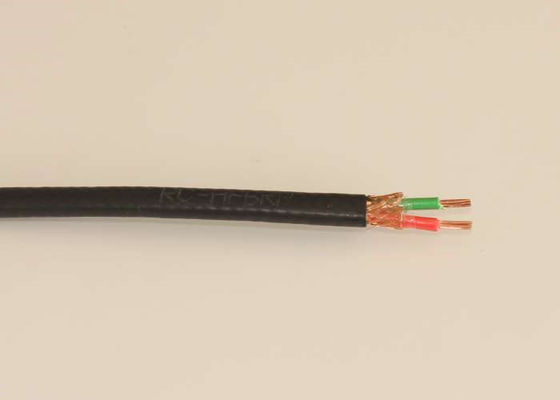

J 타입 열쌍 보상 와이어 2 선도 열쌍 케이블 와이어
J형 열쌍 보상 선은 J형 열쌍 측정 루프를 연장하고 차가운 끝 온도 변화를 보상하는 데 사용되는 특수 선입니다.그것은 철, 구리, 니켈 합금과 같은 재료로 만들어집니다., 좋은 열전기 성능과 안정성,그리고 일정한 온도 범위 (일반적으로 -25°C에서 70°C 이상) 에서 J형 열쌍과 동일한 열전기 전기 운동 힘 특성을 유지할 수 있습니다., 단열 재료에 따라).
단열 및 껍질 재료에 따라 J형 보상 가이드는 다양한 모델에서 사용할 수 있습니다. 예를 들어 폴리바이닐 클로라이드 단열 폴리바이닐 클로라이드 껍질 (JX-GA-VV),플루오플라스틱 절연 껍질 (JX-HA-FF), 횡단 연결 된 폴리에틸렌 단열 된 폴리바이닐 클로라이드 껍질 (JX-GA-YJV) 등보호 및 방화 retardant 와이어 또한 다른 환경에서 방해 방지 및 화재 예방 요구 사항을 충족 할 수 있습니다..
J형 보상 선은 전기, 금속, 화학 산업 등 산업 온도 측정 분야에서 널리 사용됩니다.온도 측정 시스템의 정확성과 신뢰성을 효과적으로 향상시킬 수 있습니다.사용 할 때, J 타입 열 쌍과 일치하는 것에주의를 기울이고 선의 양극과 음극이 올바르게 연결되어 있는지 확인하십시오.
| 코드 | 열쌍의 유선 부품 | |
| +자극적인 다리 | - 네거티브 다리 | |
| N | 니크로시 (NP) | 니시 마그네슘 (NN) |
| K | Ni-Cr (KP) | 니알 (Ni-Al)) 시 (KN) |
| E | Ni-Cr (EP) | 큐니 |
| J | 철 (JP) | 큐니 |
| T | 구리 (TP) | 큐니 |
| ASTM | ANSI | IEC | DIN | BS | NF | JIS | GOST |
| 미국 시험 및 재료 협회 E 230 | (미국 국립 표준 연구소) MC 961 | (국제 전기 기술 위원회 의 유럽 표준 584) - 1/2/3 | (독일 산업 표준) EN 60584 -1/2 | (영국 표준) 4937.1041, EN 60584 - 1/2 | (프랑스 표준) EN 60584 -1/2 - NFC 42323 - NFC 42324 | (일본 산업 표준) C 1602 - C 1610 | (러시아 사양의 통일) 3044 |
작업 온도 범위
| 직경/mm | 장시간 작동 온도 /oC | 짧은 기간 작업 온도 /oC |
| 0.3 | 700 | 800 |
| 0.5 | 800 | 900 |
| 0.8,1.0 | 900 | 1000 |
| 1.2,1.6 | 1000 | 1100 |
| 2.0,2.5 | 1100 | 1200 |
| 3.2 | 1200 | 1300 |
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
철-보리-니켈 열쌍 (J형 열쌍) 은 철-동속 열쌍이라고도 불린다. 그 양전자 (JP) 는 순수한 철의 명목 화학적 성분을 가지고 있으며,그 음전자 (JN) 는 구리 니켈 합금콘스탄탄 (constantan) 이라고 불리기도 합니다. 그 명목 화학 성분은 55%의 구리와 45%의 니켈, 그리고 소량이지만 매우 중요한 양의 코발트, 철, 망간 및 기타 원소입니다.비록 콘스탄탄이라고 불리지만, 그것은 니켈 크롬 콘스탄탄과 구리 콘스탄탄의 콘스탄탄과 다르기 때문에 EN 또는 TN로 대체 할 수 없습니다.
철-동속 열쌍은 -210 ~ 1200 °C의 측정 온도 범위를 커버하지만 일반적으로 사용되는 온도 범위는 0-750 °C입니다.
