제품 상세정보
원래 장소: 중국
브랜드 이름: DLX
인증: CE,ROHS
모델 번호: T형 인간 열전대연장선
지불과 운송 용어
최소 주문 수량: 5

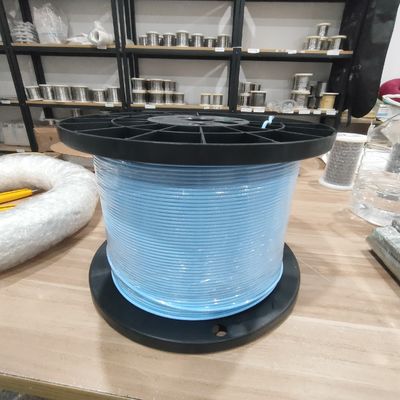

포장 세부 사항: 카톤 박스와 스풀 패키지, 폴리 백과 코일 패키지
배달 시간: 5-21 일
지불 조건: L/C (신용장), 전신환, 웨스턴 유니온, 머니그램
공급 능력: 달 당 300 톤
제품 이름: |
T형 인간 열전대연장선 |
인증서: |
ISO9001 |
온도 범위: |
- 200~350°C |
EMF 허용한도: |
+/- 2.2C 또는 +/-.75% |
등급: |
연장 등급 유형 T |
긍정적으로: |
Cu |
부정: |
동-니켈 |
특별한 오차한계: |
+/- 1.1C 또는 0.4% |
제품 이름: |
T형 인간 열전대연장선 |
인증서: |
ISO9001 |
온도 범위: |
- 200~350°C |
EMF 허용한도: |
+/- 2.2C 또는 +/-.75% |
등급: |
연장 등급 유형 T |
긍정적으로: |
Cu |
부정: |
동-니켈 |
특별한 오차한계: |
+/- 1.1C 또는 0.4% |
고온 케이블 열쌍 보상 와이어 T형 열쌍 연장 와이어
T형 열쌍 보상 선은 T형 열쌍을 온도 측정 기기와 연결하는 데 사용되는 특수 선이다.그것은 주로 차가운 끝 온도 변화로 인한 측정 오류를 보상하기 위해 열 쌍의 차가운 끝을 확장하는 데 사용됩니다그것은 훌륭한 열 전기 성능과 안정성을 가지고 있습니다.및 특정 온도 범위 (예를 들어 -60°C ~ 260°C) 에서 T형 열쌍과 동일한 열전기 전기 운동 힘 특성을 유지할 수 있습니다..
T형 보상 와이어는 일반적으로 구리- 구리- 니켈 합금 물질로 만들어지며 폴리 비닐 엽수 (PV) 와 같은 단열 층 및 껍질 재료에 대한 많은 옵션이 있습니다.폴리퍼플루오로에틸렌 프로필렌 (FEP) 및 용해성 폴리테트라플루오로에틸렌 (PFA) 을 사용하여 다양한 환경에서 사용 요구 사항을 충족합니다.일반적인 모델은 TX-G (일반 사용), TX-H (일반 사용), TX-GS (정밀 일반 사용) 및 TX-HS (정밀 열 저항 사용) 이다.
이 보상 와이어는 석유, 화학, 금속, 전력 및 다른 산업의 자동 온도 측정 시스템에서 널리 사용됩니다.온도 측정 정확도를 효과적으로 향상시키고 측정 시스템의 안정성과 신뢰성을 보장 할 수 있습니다..
| 코드 | 열쌍의 유선 부품 | |
| +자극적인 다리 | - 네거티브 다리 | |
| N | 니크로시 (NP) | 니시 마그네슘 (NN) |
| K | Ni-Cr (KP) | 니알 (Ni-Al)) 시 (KN) |
| E | Ni-Cr (EP) | 큐니 |
| J | 철 (JP) | 큐니 |
| T | 구리 (TP) | 큐니 |
| ASTM | ANSI | IEC | DIN | BS | NF | JIS | GOST |
| 미국 시험 및 재료 협회 E 230 | (미국 국립 표준 연구소) MC 961 | (국제 전기 기술 위원회 의 유럽 표준 584) - 1/2/3 | (독일 산업 표준) EN 60584 -1/2 | (영국 표준) 4937.1041, EN 60584 - 1/2 | (프랑스 표준) EN 60584 -1/2 - NFC 42323 - NFC 42324 | (일본 산업 표준) C 1602 - C 1610 | (러시아 사양의 통일) 3044 |
작업 온도 범위
| 직경/mm | 장시간 작동 온도 /oC | 짧은 기간 작업 온도 /oC |
| 0.3 | 700 | 800 |
| 0.5 | 800 | 900 |
| 0.8,1.0 | 900 | 1000 |
| 1.2,1.6 | 1000 | 1100 |
| 2.0,2.5 | 1100 | 1200 |
| 3.2 | 1200 | 1300 |
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
구리- 구리- 니켈 열쌍 (T형 열쌍), 구리- 일정한 열쌍으로도 알려져 있으며, 낮은 온도를 측정하는 최적의 저비용 금속 열쌍입니다.양전자 (TP) 는 순수한 구리, 그리고 그 음전자 (TN) 는 구리 니켈 합금이며, 종종 콘스탄탄이라고 불립니다. 니켈-크롬-콘스탄탄의 콘스탄탄 EN와 호환되지만 철-콘스탄탄의 콘스탄탄 JN과 호환되지 않습니다.둘 다 콘스탄탄이라고 불리지만.
구리, 구리, 니켈 열쌍의 측정 온도 범위는 -200~350°C입니다.

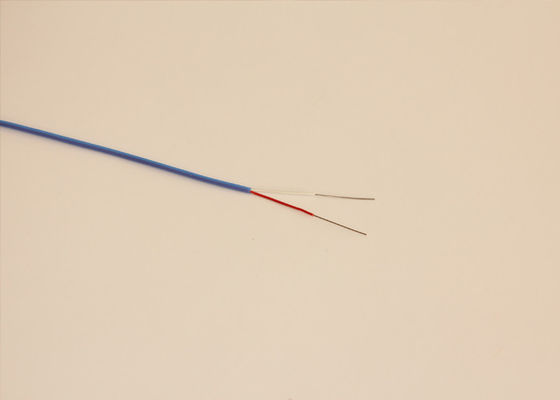

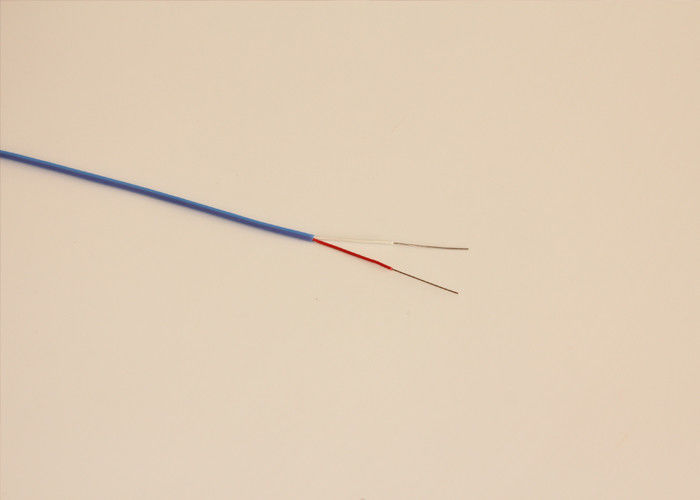

재료와 구조: T형 보상 선은 일반적으로 구리 (긍정 전극) 및 구리 니켈 합금 (부전극) 으로 만들어집니다.그리고 단열층은 빨간색 (긍정 전극) 과 흰색 (부전극) 이다.
온도 범위: 보상 와이어의 작동 온도 범위는 일반 품질의 경우 -40°C ~ 70°C 또는 105°C, 열 내성 품질의 경우 -65°C ~ 200°C 또는 260°C입니다.
정확도 수준: 일반 등급과 정밀 등급으로 나뉘며 정밀 등급은 측정 정확도가 높습니다.
간섭 방지 능력: 일부 보상 전선은 방패 디자인을 채택하여 전자기 간섭을 효과적으로 줄일 수 있습니다.
Q1: T형 열쌍 보상 선의 기능은 무엇입니까?
A1: T-type compensation wire is used to extend the cold end of the thermocouple and move the reference end of the thermocouple from the high temperature area to a place with a more stable ambient temperature to improve the temperature measurement accuracy.
Q2: T형 보상 와이어의 재료는 무엇입니까?
A2: T형 보상 와이어의 양전자 물질은 구리이고, 음전지 물질은 구리-니켈 합금이다.
Q3: T형 보상 와이어의 온도 범위는 무엇입니까?
A3: T형 보상 선의 작동 온도 범위는:
일반 등급: -40°C~70°C 또는 -40°C~105°C
열 저항성: -65°C~200°C 또는 -65°C~260°C
