정밀 극저온 측정을 위한 초미세 E형 열전대 와이어 0.2mm

미션 크리티컬 열 모니터링을 위해 설계된 당사의 0.2mm 고감도 E형 열전대 와이어는 표준 비귀금속 열전대 합금 중에서 가장 높은 열전기 EMF 출력을 제공합니다. 균형 잡힌 크로멜(양극선: 니켈-크롬) 및 콘스탄탄(음극선: 구리-니켈) 합금으로 제조된 이 미세 게이지 와이어는 -200°C ~ +900°C의 온도 범위에서 탁월한 신호 해상도, 빠른 열 응답 및 장기적인 신호 안정성을 보장합니다.

0.2mm 고감도 E형 열전대 와이어는 섭씨당 최대 EMF 출력(0°C에서 약 68µV/°C)을 요구하는 엔지니어 및 센서 제조업체를 위해 특별히 개발되었습니다. 이 초미세 직경은 최소한의 열 싱킹과 빠른 응답 시간을 보장하여 마이크로 센서 어셈블리, 극저온 연구, 실험실 계측 및 항공 우주 열 프로파일링에 이상적입니다.

진공 유도 용해, 정밀 다중 패스 냉간 압연 및 연속 밝은 어닐링을 통해 생산된 당사의 E형 합금 쌍은 표면 산화 또는 미세 균열 없이 균일한 야금 일관성, 엄격한 직경 허용 오차 및 깨끗한 표면 마감을 보여줍니다.

• 가장 높은 열전기 감도 (~68 µV/°C)
  표준 비귀금속 열전대 중 최대 EMF 출력을 생성하여 정밀 센서 송신기에서 1도 미만 해상도와 우수한 신호 대 잡음비를 가능하게 합니다.

• 극저온 ~ 고온 안정성 (-200°C ~ +900°C)
  -200°C까지의 극저온 시스템에서 뛰어난 선형성과 화학적 안정성을 제공하며, +900°C까지 강력한 산화 저항성을 갖습니다.

• 초미세 0.20mm 게이지로 즉각적인 열 응답
  낮은 열 질량 프로파일은 마이크로 프로브, 반도체 프로파일링 및 컴팩트 센서 어셈블리에 대한 초고속 응답 시간을 보장합니다.

• 정밀 직경 허용 오차 및 EMF 균일성
  다이아몬드 다이 냉간 압연은 엄격한 동심도 (±0.004mm)와 균일한 열전기 일관성을 보장하여 열 드리프트를 방지합니다.

• 저잡음 신호 무결성을 위한 비자성 합금 쌍
  크로멜(EP) 및 콘스탄탄(EN) 모두 비자성이므로 고밀도 산업 제어 및 의료 환경에서 일반적인 자기장 간섭을 제거합니다.

• 액체 질소/헬륨 저장 온도 모니터링
• 초전도 시스템 테스트 및 생물학적 샘플 냉동고
• 고정밀 실험실 열량계 센서

• 비행 테스트 열 센서 및 경계층 온도 프로브
• 객실 환경 제어 시스템 (ECS)
• 위성 부품 열 진공 챔버 프로파일링

• 웨이퍼 척 열 프로파일링 도구
• 정밀 부품 번인 및 환경 테스트 챔버
• 전자 조립 라인을 위한 초고속 응답 마이크로 프로브

• 오토클레이브 및 멸균 검증 온도 센서
• 제약 동결 건조 선반 프로브
• 미세 유체 진단 온도 피드백 루프

정밀 저항, 발열 및 열전대 합금의 선도적인 중국 제조업체로서 DLX는 종합적인 용해, 열간 압연, 냉간 압연 및 연속 밝은 어닐링 체인을 갖춘 고급 생산 시설을 운영합니다.

• 대규모 생산 규모:월 1,200톤 이상의 월간 생산 능력을 갖춘 통합 시설을 통해 빠른 리드 타임과 안정적인 배치 간 연속성을 보장합니다.
• 전체 추적성 품질 관리:모든 생산 스풀은 원래 VIM(진공 유도 용해) 열까지 추적 가능하며, 100% 연속 스파크 테스트, 레이저 마이크로미터 직경 모니터링 및 열전기 EMF 보정 보고서가 함께 제공됩니다.
• 맞춤형 엔지니어링 솔루션:고객 기술 사양에 맞춰 맞춤형 스풀 크기(DIN 스풀, 코일), 맞춤형 절연 코팅(PTFE, Kapton, 유리 섬유) 및 페어링된 이중 와이어 구성을 제공합니다.

E형 와이어는 K형보다 거의 50% 더 높은 EMF 출력을 제공하고 J형보다 훨씬 높은 출력을 제공하므로 극도의 감도, 1도 미만 해상도 및 저온/극저온 신뢰성이 요구되는 응용 분야에 선호되는 선택입니다. 또한 E형은 비자성이므로 J형(철 다리) 또는 K형(알루멜 다리)에서 흔히 발생하는 자기장 간섭을 제거합니다.

E형 와이어는 산화 및 불활성 분위기에서 뛰어납니다. 진공 또는 환원 분위기의 경우, 음극선 합금의 선택적 산화를 방지하기 위해 500°C 이상에서는 보호 쉬스 또는 세라믹 절연이 권장됩니다.

각 마스터 코일은 기본 실험실 표준에 대해 다점 온도 참조 욕조 및 튜브 퍼니스를 통해 보정됩니다. 편차 곡선과 정확한 EMF 출력(밀리볼트 단위)을 자세히 설명하는 보정 테스트 인증서가 모든 산업용 배송과 함께 제공됩니다.

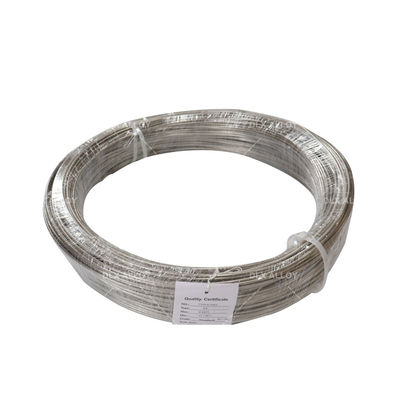

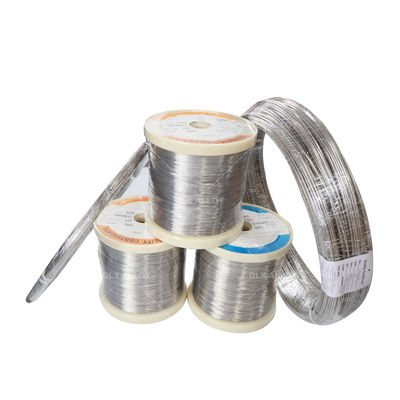

걸림, 늘어남 또는 표면 긁힘을 방지하기 위해 0.2mm 와이어는 균형 잡힌 플라스틱 스풀(DIN100 또는 DIN125 등)에 정밀하게 감겨 있으며, 방습 진공 포장으로 밀봉되고 수출 등급 상자 또는 나무 상자 안에 강화됩니다.
