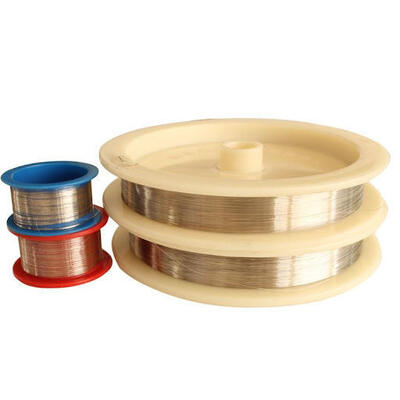

산업용 용광로용 초고순도 S형 열전대선 PtRh10-Pt 0.3mm

산화 및 불활성 분위기에서 최대 1600°C(단기 최대 1700°C)까지 연속적인 온도 측정을 위해 설계된 정밀도 0.3mm 직경의 고순도 S형(PtRh10-Pt) 열전대 와이어. 초저 열전기 드리프트, 균일한 결정 구조 및 산업용 가열 및 열처리 시스템에서의 긴 작동 수명을 보장하기 위해 진공 유도 용해 및 마이크로 다이 정밀 인발을 통해 제조되었습니다.

초고온 영역에서 작동하는 열전대 시스템은 극한의 열 응력 하에서 마이크로볼트 수준의 신호 무결성을 유지할 수 있는 귀금속 도체를 요구합니다. 당사의 S형 열전대 와이어는 고순도 백금(음극)과 90% 백금 / 10% 로듐 합금(양극)을 쌍으로 하여 엄격한 야금학적 제어 하에 제조되어 열 순환 전반에 걸쳐 우수한 정확성과 기계적 내구성을 제공합니다.

공칭 0.3mm 와이어 직경으로, 이 제품은 고온 환경에서 빠른 열 응답과 긴 서비스 수명 사이의 최적의 균형을 제공합니다. 각 배치는 제어된 분위기에서 다단계 연속 어닐링을 거쳐 내부 응력을 제거하고, 균일한 결정 방향을 보장하며, 결정립계 산화로 인한 조기 취성을 방지합니다.

99.99% 고순도 마스터 잉곳과 초청정 진공 용해를 사용하여 0.3mm S형 열전대 와이어는 미량 금속 오염을 방지하여 수천 시간의 작동 시간 동안 일관된 EMF 출력과 최소한의 보정 편차를 보장합니다.

백금과 로듐의 고유한 귀금속 화학적 특성은 탁월한 화학적 불활성을 제공합니다. 1500°C 이상의 온도에서 산화성 및 불활성 용광로 환경에서 빠른 표면 산화, 스케일링 및 증기 분해를 방지합니다.

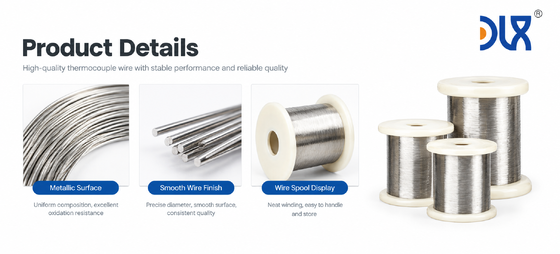

특수 다이아몬드 다이를 통해 인발된 와이어는 0.003mm의 엄격한 치수 허용 오차와 매끄럽고 결함 없는 표면 마감을 달성하여 핫스팟을 줄이고 문제 없는 세라믹 절연체 조립을 용이하게 합니다.

제어된 열 어닐링은 미세하고 균일한 결정립 형태를 생성하여 복잡한 프로브 조립을 위한 우수한 굽힘성을 제공하는 동시에 고온 작동 온도에서의 결정립 조대화 및 열 처짐을 방지합니다.

• 산업용 용광로 및 소결로: 첨단 세라믹, 구조용 내화물 소성 및 분말 야금 소결 공정에서의 중요 온도 조절.
• 유리 제조 및 용해 탱크: 휘발성 저항이 필요한 유리 예열기, 피더 볼, 연속 용해 챔버에서의 고정밀 열 프로파일링.
• 반도체 및 태양광 제조: 베이스 금속 오염이 제로로 요구되는 웨이퍼 확산로, MOCVD 반응기 및 결정 성장 장치에서의 정밀 열 프로파일링.
• 실험실 계측 및 1차 보정: 비귀금속 열전대, 광학 온도계 및 열 분석기 보정을 위한 2차 및 작업 기준 표준으로 사용됩니다.
• 항공 우주 및 야금 열처리: 진공 브레이징, 고온 등압 성형(HIP) 및 초합금 열 사이클 검증에서의 신뢰할 수 있는 공정 추적.

DLX는 고성능 귀금속 및 특수 합금 재료의 개발 및 정밀 가공을 전문으로 합니다. 진공 유도 용해 시설, 정밀 인발 라인 및 포괄적인 열전기 테스트 실험실을 갖추고 있어 모든 배치 S형 열전대 와이어가 엄격한 품질 표준을 충족하도록 보장합니다.

• 추적 가능한 순도 제어: 원자재의 완전한 분광학적 검증은 유해한 미량 원소 없이 99.99%의 순수 백금 순도와 정확한 10% 로듐 균형을 보장합니다.
• 전체 범위 열전기 테스트: 모든 코일은 인증된 참조 표준에 대한 다점 보정 검증을 거쳐 의도된 온도 곡선 전반에 걸쳐 정확한 Class 1 또는 표준 허용 오차 열전기 출력을 보장합니다.
• 맞춤형 엔지니어링 지원: 특정 OEM 및 센서 제조 요구 사항에 따라 개별 양극/음극 스풀, 사전 절단 길이, 이중 구성 또는 맞춤형 스풀링 치수로 제공됩니다.

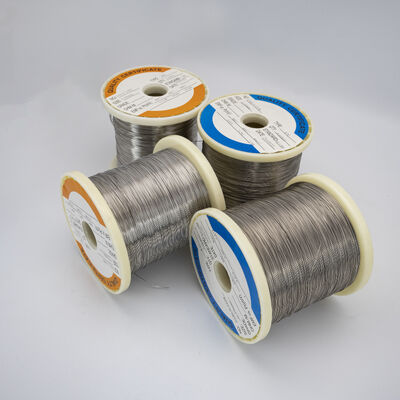

• 수출 등급 보호 포장: 운송 중 기계적 변형을 방지하기 위해 고강도 정밀 스풀에 담아 습기 방지, 충격 흡수 클린룸 포장으로 밀봉하여 배송됩니다.

S형 와이어는 산화성, 불활성 및 고진공 분위기에서 가장 잘 작동합니다. 이러한 요소는 백금 취성을 유발하므로 불투과성 세라믹 보호관(예: 고순도 재결정 알루미나) 없이는 환원성 분위기(예: 수소 또는 일산화탄소) 또는 금속 증기(예: 아연, 비소 또는 황)에 노출되어서는 안 됩니다.

0.3mm 직경은 고온 용광로 센서에 이상적인 절충안을 제공합니다. 얇은 0.2mm/0.25mm 와이어에 비해 충분한 기계적 강도와 열 승화에 대한 수명을 제공하는 동시에 0.4mm 또는 0.5mm 와이어에 비해 귀금속 재료 비용을 크게 절감합니다.

고순도(최소 99.5% Al₂O₃) 재결정 알루미나 이중 구멍 또는 4중 구멍 절연체를 사용해야 합니다. 실리카 또는 산화철을 포함하는 저급 세라믹 절연체는 1100°C 이상의 온도에서 백금 와이어를 오염시키고 심각한 신호 드리프트를 유발합니다.

예. 개별 양극/음극 스풀뿐만 아니라 의도된 온도 곡선 전반에 걸쳐 정확한 Class 1 또는 표준 허용 오차 열전기 출력을 보장하도록 보정된 정밀 일치 페어를 공급합니다.
