| 브랜드 이름: | DLX |
| 모델 번호: | ni200 순수한 니켈 |
| MOQ: | 2kg |
| 가격: | 협상 가능 |
| 지불 조건: | L/C, T/T, 웨스턴 유니온 |
| 공급 능력: | 달 당 500 톤 |

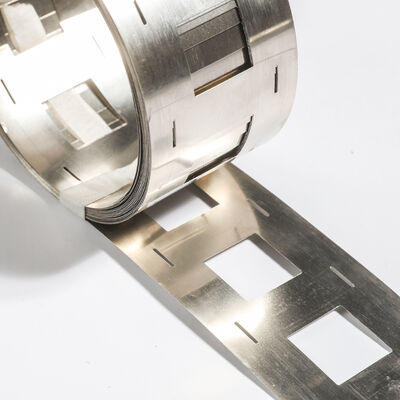

8P 18650 팩은 상당한 전류를 끌어냅니다. 8개의 셀을 병렬로 연결하면 e-바이크 및 전동 공구 응용 분야에서 단일 스트립 평면에 40–80A의 연속 전류가 흐릅니다. 이러한 전류에서는 니켈 도금 강철 인터커넥트가 몇 달 안에 핫스팟을 발생시킵니다. 도금이 각 용접 지점에서 미세 균열을 일으키고, 강철 기판이 산화되며, 접촉 저항이 상승하고, 팩이 저하됩니다. 순수 니켈(최소 99.6% 함량)은 이런 일이 발생하지 않습니다. 실패할 도금이 없고, 녹슬 기판이 없으며, 조립 후 6개월 뒤 멀티미터로 추적해야 할 드리프트 저항이 없습니다. DLX는 18.5mm 피치로 8P 니켈 스트립을 스탬핑합니다. 이는 18650 셀에 대한 가장 좁은 표준 간격이며, N4, N6, Ni200 및 Ni201 등급으로 0.1/0.15/0.2mm 두께로 제공됩니다. 스풀의 모든 커넥터는 첫 번째와 동일한 피치, 동일한 표면, 동일한 화학 조성을 유지합니다.
최소 99.6% 니켈 — 녹 없음, 도금 불량 없음, 저항 드리프트 없음
니켈 도금 강철은 구매 시 비용이 적게 들지만 팩의 서비스 수명 동안 더 많은 비용이 듭니다. 각 점 용접 지점에서 도금이 미세 균열을 일으키면(반드시 발생함) 노출된 강철이 녹슬고 접촉 저항이 상승하며 I²R 가열로 인한 저하가 가속화됩니다. 99.6% Ni의 순수 니켈은 처음부터 끝까지 동일한 재료입니다. 노출될 기판이 없고, 실패할 도금이 없으며, 정상적인 배터리 작동 조건에서 활성화되는 부식 메커니즘이 없습니다.
18.5mm 피치 — 가장 좁은 표준 18650 간격, 데드 에어 없음
중심 간 18.5mm 간격으로 셀은 약 0.5mm의 간격으로 배치됩니다. 이는 표준 18650 셀 홀더와 호환되는 최소 간격입니다. 불필요한 피치의 모든 밀리미터는 팩 길이를 늘립니다. 8P * 10S 구성의 경우 20.2mm에서 18.5mm 피치로 전환하면 팩 너비가 13mm 이상 절약됩니다. 이는 종종 표준 인클로저에 맞는 것과 맞춤형 하우징 비용을 지불하는 것의 차이입니다.
8P 구성 — 사전 성형, 셀 그룹당 8개의 링크 수동 절단 불필요
개별 링크로 8P 팩을 구축하려면 시리즈 그룹당 16개의 별도 니켈 조각을 절단, 배치 및 용접해야 합니다. DLX는 8P 스트립을 단일 사전 성형 부품으로 배송합니다. 스풀을 로드하고 스트립을 인덱싱한 후 한 번의 패스로 8개 셀 모두를 용접합니다. 팩당 노동력이 몇 분에서 몇 초로 줄어듭니다. 스트립 형상이 반복 가능하므로 정렬도 반복 가능합니다.
0.1 / 0.15 / 0.2 mm 두께 — 과도한 크기 없이 전류에 맞추기
세 가지 표준 게이지가 있으며 각각 일관된 경도로 수소 어닐링되었습니다. 0.1mm는 연속 20A 미만 팩용입니다. 0.15mm(산업 표준)는 표준 8–12 Ws 용접 설정으로 20–50A를 처리합니다. 0.2mm는 단면적이 I²R 손실을 팩 용량의 2% 미만으로 유지해야 하는 50–80A 고방전 응용 분야용입니다. 0.15mm로 충분한 곳에 0.2mm를 사용하면 불필요한 무게와 용접 어려움이 추가됩니다. 당사는 귀하가 타협할 필요가 없도록 세 가지 모두를 재고로 보유하고 있습니다.
니켈 전용 시설 — 인증서의 순도는 실제입니다
DLX의 12,000 m² 공장은 니켈 및 니켈 합금만 처리합니다. 스테인리스, 구리, 강철은 동일한 생산 라인에서 실행되지 않습니다. 스트립 사양이 최소 99.6% Ni라고 명시되어 있을 때, 귀하의 열에 대한 OES 분광계 판독값은 99.6% Ni를 확인합니다. 이전 캠페인에서 남은 것을 뺀 99.6%가 아닙니다. 스트립이 3년 보증된 팩을 통해 80A를 전달할 때 이 차이는 중요합니다.
| 등급 | Ni 함량 | 부식 가장자리 | 최적의 팩 응용 분야 | 참조 가격 (FOB, USD/kg) |
|---|---|---|---|---|
| N4 | Ni+Co ≥ 99.9% | 최대 순도 — 미량 Fe ≤ 0.04%. 모든 부식이 보증 이벤트인 해양 및 고습도 팩 환경용. | 해양 배터리 팩, 실외 에너지 저장 장치, 의료 기기 배터리 | 60 – 68 |
| Ni201 | Ni ≥ 99.0% (C ≤ 0.02%) | 낮은 탄소 함량은 315°C 이상의 지속적인 고온에서 결정립계 공격을 방지합니다. 공격적인 열 순환이 있는 고속 충전 팩용. | 고 C-율 고속 충전 팩, 능동 열 관리 EV 모듈 | 46 – 54 |
| Ni200 | Ni ≥ 99.2% | 표준 99.6% 등급 — 산업 표준. 모든 정상적인 배터리 작동 환경에 대한 우수한 내식성. | E-바이크 팩, 전동 공구 모듈, 소비자 전자 제품 배터리 | 36 – 42 |
| N6 | Ni+Co ≥ 99.5% | 실내 및 기후 제어 팩 배치에 대한 비용 효율적인 내식성. | UPS 모듈, 실내 에너지 저장 장치, 태양광 배터리 뱅크 | 30 – 36 |
가격은 상하이 FOB 기준이며 5–500kg 주문에 유효합니다. 연간 계약에 대한 대량 가격. 최소 주문 수량: 5kg. 평가용 N6 또는 Ni200(0.5kg) 무료 샘플. 1P–8P 구성 재고 있음; 18.5mm, 19mm, 19.5mm, 20.2mm 피치 사용 가능.
| 원소 | N4 | N6 | Ni200 | Ni201 |
|---|---|---|---|---|
| Ni+Co | ≥ 99.9% | ≥ 99.5% | — | — |
| Ni | — | — | ≥ 99.2% | ≥ 99.0% |
| Cu | ≤ 0.015 | ≤ 0.10 | ≤ 0.25 | ≤ 0.25 |
| Si | ≤ 0.03 | ≤ 0.10 | ≤ 0.35 | ≤ 0.35 |
| Mn | ≤ 0.002 | ≤ 0.05 | ≤ 0.35 | ≤ 0.35 |
| C | ≤ 0.01 | ≤ 0.10 | ≤ 0.15 | ≤ 0.02 |
| Mg | ≤ 0.01 | ≤ 0.10 | — | — |
| S | ≤ 0.001 | ≤ 0.005 | ≤ 0.01 | ≤ 0.01 |
| P | ≤ 0.001 | ≤ 0.002 | — | — |
| Fe | ≤ 0.04 | ≤ 0.10 | ≤ 0.40 | ≤ 0.40 |
출처: DLX 합금 제품 카탈로그. 모든 배송에 전체 조성이 포함된 EN 10204 3.1 MTC.
| 속성 | 값 | 단위 |
|---|---|---|
| 인장 강도 (Rm) | ≥ 462 | MPa |
| 항복 강도 (Rp0.2) | ~ 170 | MPa |
| 연신율 (A5) | ≥ 35 | % |
| 경도 | 90 – 120 | HB (어닐링) |
| 밀도 | 8.908 | g/cm³ |
| 녹는점 | 1435 – 1455 | °C |
| 전기 비저항 (20°C) | 0.096 | μΩ·m |
| 열 전도율 | 70.2 | W/m·K |
| 내식성 | 우수 — 녹 없음, 이종 금속 접합부에서의 갈바닉 부식 없음, 습하고 해양 환경에서 안정적 | |
| 점 용접성 | 우수 — 표준 커패시터 용접기에서 8–12 Ws에서 일관된 너겟 형성 | |
| 자성 | 강자성 | |
출처: DLX 합금 제품 카탈로그. 수소 어닐링 스트립 상태를 나타내는 값.

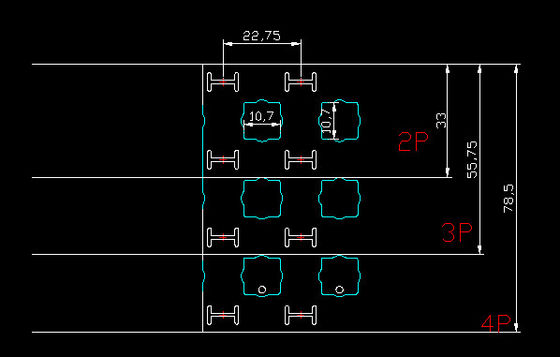

| 매개변수 | 표준 범위 | 참고 |
|---|---|---|
| 재료 등급 | N4, N6, Ni200, Ni201 | 순수 니켈만 — 도금 또는 클래드 변형 없음 |
| 피치 거리 | 18.5 mm | ±0.05 mm 허용 오차; 또한 사용 가능: 19.0, 19.5, 20.2 mm |
| 구성 | 1P – 8P | 사전 성형, 프로그레시브 다이 스탬핑 |
| 스트립 두께 | 0.10 / 0.15 / 0.20 mm | ±0.01 mm 허용 오차 |
| 8P 스트립 폭 | ~ 110 mm | 8개 셀 * 18.5mm 피치 = 129.5mm 공칭 스팬 |
| 가장자리 마감 | 버 없음 (와이어 EDM 슬릿) | < 0.01 mm 버 높이 |
| 표면 | 밝음, 수소 어닐링 | 산화물 없음, 용접 준비 완료 |

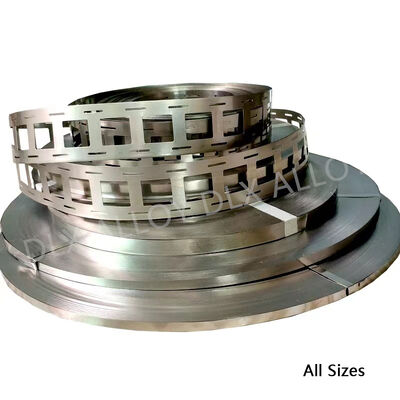

| 포장 | 카톤 스풀 / 폴리백 코일 | VCI 종이 인터리브 |
| 최소 주문 수량 | 5 kg | 평가를 위한 무료 샘플 |

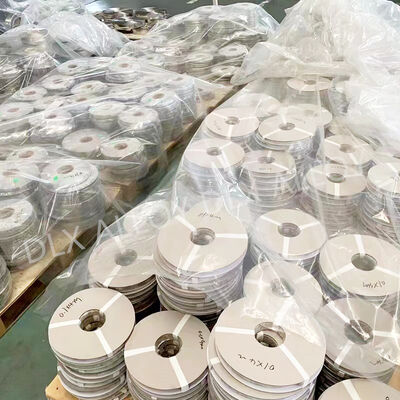

배송: 결제 후 3–7 영업일. 항공 화물은 < 30kg; 벌크는 해상 화물. 출발지: 상하이.
창저우 DLX 합금 유한 회사는 내식성을 주장하는 것 이상으로 테스트합니다. 모든 생산 배치 니켈 스트립은 96시간 가속 염수 분무 노출(ASTM B117, 5% NaCl)을 위해 샘플링됩니다. 순수 니켈 스트립은 게이트를 통과하기 위해 적색 녹 및 눈에 보이는 피팅이 없어야 합니다. 우리는 참조로 니켈 도금 강철 제어 쿠폰을 함께 실행합니다. 따라서 고객은 무엇을 선택하는지 정량적으로 볼 수 있습니다. 이러한 테스트 규율은 니켈 전용 12,000 m² 시설 및 ISO9001 인증 품질 시스템(2002년 설립)과 결합하여 귀하가 지정한 내부식성 속성이 마케팅 주장이 아닌 검증된 사양임을 의미합니다. 40개국 이상에서 배터리 팩 제조업체에 서비스를 제공하는 DLX는 월 500톤의 니켈 스트립을 배송합니다. 각 코일은 열별 EN 10204 3.1 MTC로 뒷받침됩니다.
Q: 8P 니켈 스트립이 니켈 도금 강철보다 비싼 이유는 무엇이며 그만한 가치가 있습니까?
니켈 도금 강철은 구매 시 40–60% 저렴합니다. 비용은 나중에 나타납니다. 현장에서 12–18개월 된 팩에서는 각 점 용접에서 형성되는 도금 미세 균열로 인해 전해질 증기 및 주변 습기가 강철 기판에 도달합니다. 녹이 시작됩니다. 접촉 저항이 밀리옴에서 수십 밀리옴으로 상승합니다. I²R 가열이 가속화됩니다. 팩은 용량을 잃고 최악의 경우 BMS를 트리거하거나 더 나쁜 국부적인 핫스팟을 개발합니다. 99.6% Ni의 순수 니켈은 노출될 기판이 없고 실패할 도금이 없습니다. 전도성을 유지합니다. 연결을 유지합니다. 6개월 이상 보증되는 팩의 경우 수학적으로 니켈이 유리합니다.
Q: 18.5mm와 19mm 피치의 실제 차이는 무엇입니까?
셀당 0.5mm. 8P 스트립에서는 전체 너비에 걸쳐 3.5mm입니다. 두 피치 모두 표준 18650 셀 홀더에 맞을 만큼 작지만, 19mm용으로 가공된 지그가 18.5mm 스트립과 올바르게 정렬되지 않을 만큼 큽니다. 셀 홀더 또는 용접 고정구의 중심 간 거리를 측정하십시오. 해당 측정값이 필요한 피치입니다. 새 팩을 설계 중이고 공간이 좁다면 18.5mm가 가장 컴팩트한 표준 옵션입니다.
Q: 일반(H형) 및 연속(U형) 패턴 모두에서 8P 스트립을 공급할 수 있습니까?
예. H형(스파인으로 연결된 개별 셀 링크) 및 U형(연속 뱀 모양) 패턴 모두 8P 구성으로 제공됩니다. H형은 개별 셀 퓨징이 필요한 팩에 더 일반적입니다. 셀 탭과 메인 버스 사이의 좁은 링크가 희생 퓨즈 역할을 합니다. U형은 별도의 BMS 회로에서 퓨징이 처리되는 고전류 팩에 가능한 가장 낮은 저항을 제공합니다. 문의 시 선호도를 지정하십시오.
Q: 스트립이 내 응용 분야에서 부식되지 않는다는 것을 어떻게 확인할 수 있습니까?
모든 생산 배치에서 샘플 스트립에 대해 ASTM B117 중성 염수 분무 테스트를 실행합니다. 5% NaCl, 35°C에서 96시간 연속. 합격 기준: 10* 배율에서 적색 녹 없음, 눈에 보이는 피팅 없음. 귀하의 응용 분야에 표준 염수 분무 이상의 특정 전해질 화학 또는 환경 조건이 포함되는 경우, 응용 분야별 부식 쿠폰 테스트를 준비할 수 있습니다. 테스트 프로토콜을 제공하면 검증 실행 견적을 제공해 드리겠습니다.
Q: 8P 팩에 어떤 두께를 사용해야 합니까?
8P 팩의 경우 8개의 병렬 전류 경로가 부하를 공유하여 낮은 P 구성에 비해 스트립당 전류를 줄입니다. 0.15mm는 대부분의 8P 18650 빌드에 대한 표준 권장 사항입니다. 8–12 Ws에서 안정적으로 용접되고 일반적인 8P 팩의 총 전류를 처리합니다. 연속 방전이 병렬 그룹당 60A를 초과하거나 팩이 기계적 충격 또는 진동(전동 공구, EV 모듈)을 경험하는 경우 0.2mm를 사용하십시오. 무게와 용접 에너지가 주요 제약 조건인 15A 미만의 저전류 응용 분야에서는 0.1mm만 사용하십시오.
