|
| 브랜드 이름: | DLX |
| 모델 번호: | ni200 순수한 니켈 |
| MOQ: | 2kg |
| 가격: | 협상 가능 |
| 지불 조건: | L/C, T/T, 웨스턴 유니온 |
| 공급 능력: | 달 당 500 톤 |
배터리 팩 조립 라인에서 버(burr)가 있는 가장자리로 인해 셀 래퍼가 손상되거나, 피치 편차로 인해 스폿 용접기가 3번째마다 재배치해야 하는 니켈 스트립 배치 때문에 오후 시간을 낭비하게 된다면, 그 비용은 스트립 자체에만 국한되지 않습니다. 스크랩된 셀, 유휴 노동력, 하루 늦어진 배송까지 포함됩니다. DLX는 레이저 측정된 19mm 피치 간격으로 4P 순수 니켈 스트립을 공급하며, 일본 Sodick 공구를 사용하여 버(burr) 없는 가장자리로 슬릿 가공됩니다. 네 가지 니켈 등급(N4, N6, Ni200, Ni201)으로 0.1mm, 0.15mm, 0.2mm 두께로 제공됩니다. 각 스풀은 자동 용접 고정구에 바로 사용할 수 있도록 준비되어 있습니다. 첫 번째 커넥터부터 마지막 커넥터까지 동일한 피치를 유지하며, 수동 트리밍이나 용접 재배치가 필요 없습니다.
| 등급 | Ni 함량 | 최적 용도 | 사용 가능 두께 | 참고 가격 (FOB, USD/kg) |
|---|---|---|---|---|
| N4 | ≥ 99.9% (Ni+Co) | 고방전 EV 모듈, 항공 우주 배터리 팩, 의료 기기 배터리 — 내부 저항이 주요 설계 제약인 애플리케이션 | 0.1 / 0.15 / 0.2 mm | 48 ~ 56 |
| Ni201 | ≥ 99.9% (C ≤ 0.02%) | 고온 팩 환경, 상승된 열 사이클링을 갖는 고속 충전 모듈 | 0.1 / 0.15 / 0.2 mm | 42 ~ 50 |
| Ni200 | ≥ 99.6% | 표준 18650/21700 소비자 팩, e-바이크 배터리, 전동 공구 모듈 | 0.1 / 0.15 / 0.2 mm | 38 ~ 45 |
| N6 | ≥ 99.5% (Ni+Co) | 비용 민감형 에너지 저장 시스템, 태양광 배터리 뱅크, UPS 모듈 | 0.1 / 0.15 / 0.2 mm | 32 ~ 38 |
가격은 상하이 FOB 기준이며, 2~500kg 주문에 유효합니다. 연간 계약 수량에 대한 대량 할인이 가능합니다. 최소 주문 수량(MOQ): 2kg. N6 및 Ni200 등급의 경우 최대 0.5kg까지 무료 샘플 제공. 맞춤형 피치 거리, 스트립 폭, 비표준 두께는 요청 시 가능합니다.

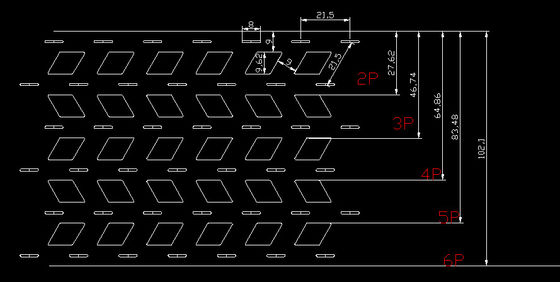

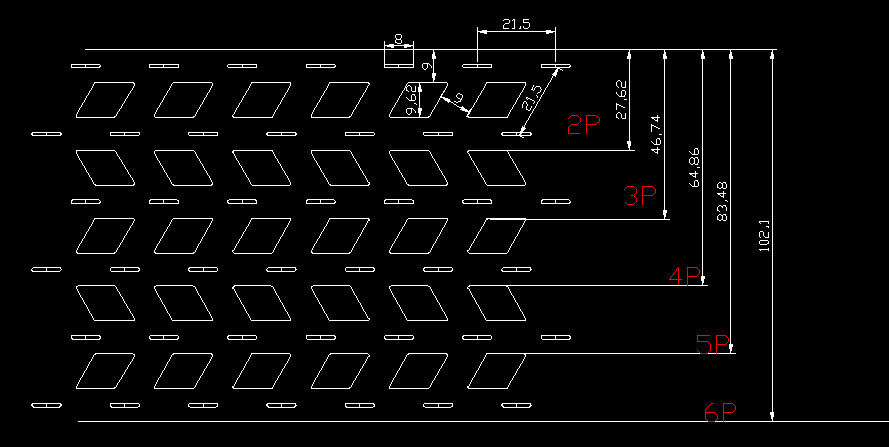

| 배터리 형식 | 피치 거리 | 구성 | 일반적인 4P 폭 |
|---|---|---|---|
| 18650 | 18.5 / 19.0 / 19.5 / 20.2 mm | 1P ~ 9P | 49.5 mm |
| 21700 | 20.2 / 21.0 / 21.5 mm | 1P ~ 8P | 맞춤형 |
| 26650 | 25.4 / 26.0 / 26.5 mm | 1P ~ 7P | 맞춤형 |
| 32650 | 31.0 / 32.0 / 33.0 mm | 1P ~ 6P | 맞춤형 |
| 원소 | N4 | N6 | Ni200 | Ni201 |
|---|---|---|---|---|
| Ni+Co | ≥ 99.9% | ≥ 99.5% | — | — |
| Ni | — | — | ≥ 99.2% | ≥ 99.0% |
| Cu | ≤ 0.015 | ≤ 0.10 | ≤ 0.25 | ≤ 0.25 |
| Si | ≤ 0.03 | ≤ 0.10 | ≤ 0.35 | ≤ 0.35 |
| Mn | ≤ 0.002 | ≤ 0.05 | ≤ 0.35 | ≤ 0.35 |
| C | ≤ 0.01 | ≤ 0.10 | ≤ 0.15 | ≤ 0.02 |
| Mg | ≤ 0.01 | ≤ 0.10 | — | — |
| S | ≤ 0.001 | ≤ 0.005 | ≤ 0.01 | ≤ 0.01 |
| P | ≤ 0.001 | ≤ 0.002 | — | — |
| Fe | ≤ 0.04 | ≤ 0.10 | ≤ 0.40 | ≤ 0.40 |
출처: DLX 합금 제품 카탈로그. 모든 배송에 전체 구성이 포함된 EN 10204 3.1 MTC.
| 속성 | 값 | 단위 |
|---|---|---|
| 인장 강도 (Rm) | ≥ 462 | MPa |
| 항복 강도 (Rp0.2) | ~ 170 | MPa |
| 연신율 (A5) | ≥ 35 | % |
| 경도 | 90 ~ 120 | HB (연화 어닐링) |
| 밀도 | 8.908 | g/cm³ |
| 녹는점 | 1435 ~ 1455 | °C |
| 전기 비저항 (20°C) | 0.096 | μΩ·m |
| 열 전도율 | 70.2 | W/m·K |
| 열팽창 계수 (20~100°C) | 13.3 * 10²² | /°C |
| 스폿 용접성 | 우수 — 표준 커패시터 용접기에서 8~12 Ws에서 일관된 너겟 형성 | |
| 표면 | 밝고, 수소 어닐링 처리, 산화물 없음 | |
| 자성 | 강자성 | |
출처: DLX 합금 제품 카탈로그. 연화 어닐링된 스트립 상태를 나타내는 값.
| 매개변수 | 표준 범위 | 참고 사항 |
|---|---|---|
| 재료 등급 | N4, N6, Ni200, Ni201 | 순수 니켈만 — 도금 강철 또는 구리 없음 |
| 스트립 두께 | 0.10 / 0.15 / 0.20 mm | ±0.01 mm 허용 오차; 맞춤형 두께 가능 |
| 스트립 폭 | ≤ 350 mm | 4P 표준 폭: 49.5 mm (18650) |
| 피치 거리 | 18.5 / 19.0 / 19.5 / 20.2 mm | 전체 스풀에 걸쳐 ±0.05 mm 허용 오차 |
| 구성 | 1P ~ 9P | 2,000개 이상의 프로그레시브 다이 세트 보유 |
| 가장자리 마감 | 버(Burr) 없음 (와이어 EDM 슬릿) | 10배 확대 시 0.01 mm 미만 버(burr) 높이 |
| 표면 | 밝고, 수소 어닐링 처리 | 잔류 윤활유 또는 산화물 층 없음 |
| 포장 | 카톤 스풀 / 폴리백 코일 | 맞춤형 스풀 치수 가능 |
| MOQ | 2 kg | 평가를 위한 무료 샘플 |
배송: 결제 확인 후 영업일 기준 3~7일 이내 표준 배송. 30kg 미만 주문은 항공 화물(DHL, FedEx, UPS), 대량 주문은 해상 화물(FCL/LCL)로 배송됩니다. 출발 항구: 상하이.
창저우 DLX 합금 유한 회사는 니켈을 가끔 생산하는 일반 스탬핑 하우스가 아닙니다. 우리는 2,000개 이상의 프로그레시브 다이 세트를 보유한 니켈 전용 제조업체로, 단일 셀 18650 소비자 팩부터 9P 산업용 에너지 저장 모듈까지 모든 일반적인 형식을 포함하는 배터리 팩 상호 연결용으로 특별히 설계되었습니다. 당사의 자체 공구실은 일본 Sodick 와이어 EDM 및 CNC 밀링 센터를 운영하여 10영업일 이내에 새로운 피치 또는 구성 다이를 설계, 제작 및 검증할 수 있습니다. 12,000m² 규모의 공장 내에서 ISO9001 인증을 받은 용해, 압연, 슬릿 및 수소 어닐링 라인과 결합된 이러한 수직 통합은 스트립 제형, 두께, 템퍼, 피치 및 가장자리 마감이 하나의 품질 시스템에 의해 제어됨을 의미합니다. 2002년부터 DLX는 40개국 이상의 배터리 팩 제조업체에 니켈 스트립을 공급해 왔습니다. 항공 우주 고객에게 서비스를 제공하는 것과 동일한 야금학적 규율이 18650 팩의 스트립에도 적용됩니다.
니켈 도금 강철은 초기 비용이 저렴하지만 대규모로 두 가지 실패 모드를 도입합니다: (1) 스폿 용접 중 도금층이 미세 균열을 일으켜 강철 기판이 전해질 증기에 노출되고 시간이 지남에 따라 녹이 발생하여 접촉 저항이 증가합니다. (2) 강철의 높은 벌크 비저항(≈ 0.15 μΩ·m 대 순수 니켈의 0.096 μΩ·m)은 동일한 전류에서 더 많은 I²R 열을 발생시켜 팩 효율을 감소시킵니다. 순수 니켈 스트립은 팩의 전체 서비스 수명 동안 일관된 전도성과 내식성을 유지합니다.
표준 18650 셀 직경은 18.0~18.5mm입니다. 가장 일반적으로 사용되는 피치는 19.0mm이며, 이는 인접 셀 사이에 약 0.5mm의 간격을 두고 각 셀을 중앙에 배치합니다. 더 두꺼운 셀 홀더 또는 열 방출 스페이서를 사용하는 팩의 경우 19.5mm 또는 20.2mm 피치가 필요할 수 있습니다. 확실하지 않은 경우 셀 홀더 또는 용접 지그의 중심 간 거리를 측정하십시오. 해당 측정값이 필요한 피치입니다.
결정은 전류 용량과 용접성을 균형 있게 고려합니다. 0.1mm 스트립은 낮은 에너지(6~8 Ws)로 쉽게 용접되며, 셀당 5A 미만의 저전류 팩에 적합합니다. 0.15mm는 대부분의 18650 소비자 팩(e-바이크, 전동 공구)에서 셀당 10~20A를 처리하는 업계 표준입니다. 0.2mm는 20A 이상의 고방전 애플리케이션에 가장 낮은 저항을 제공하지만, 더 높은 용접 에너지(10~14 Ws)와 더 두꺼운 재료를 일관되게 관통할 수 있는 용접기가 필요합니다. DLX는 세 가지 모두를 공급하며, 전류 요구 사항이 그렇지 않은 경우를 제외하고는 0.15mm로 시작하는 것을 권장합니다.
예. 당사의 공구실에는 2,000개 이상의 배터리 전용 다이 세트가 있어 귀하의 형식에 맞는 공구를 보유하고 있을 가능성이 높습니다. 완전히 새로운 구성의 경우, 자체 Sodick EDM 부서에서 10영업일 이내에 프로그레시브 다이를 설계, 제작 및 검증할 수 있습니다. 맞춤형 다이에는 일회성 공구 비용이 발생하며, 500kg을 초과하는 주문의 경우 면제됩니다. 도면 또는 샘플 스트립을 보내주시면 24시간 이내에 실현 가능성과 리드 타임을 확인해 드리겠습니다.
세 가지 제어: (1) 850~950°C의 수소 어닐링은 스트립을 일관된 90~120 HB 경도로 연화시킵니다. 더 단단한 스트립은 더 많은 용접 에너지가 필요하고 불일치하는 너겟을 생성합니다. (2) 산화물 없는 밝은 표면은 용접기 전극이 저항성 산화물 층이 아닌 순수 니켈과 접촉하도록 합니다. 이 산화물 층은 스풀마다 다릅니다. (3) 생산 스트립 100kg당 샘플 용접을 18650 셀 캡에 대해 인장 테스트합니다. 박리 강도는 15N을 초과해야 합니다. 배치가 실패하면 배송되지 않습니다.
english
français
Deutsch
Italiano
Русский
Español
português
Nederlandse
ελληνικά
日本語
한국
中文
العربية
हिन्दी
Türkçe
indonesia
tiếng Việt
ไทย
বাংলা
فارسی
polski
