|
| 브랜드 이름: | DLX |
| 모델 번호: | 순수 니켈 파이프 |
| MOQ: | 50kg |
| 가격: | $20-$30/kg |
| 지불 조건: | L/C, T/T, 웨스턴 유니온 |
| 공급 능력: | 달 당 500 톤 |

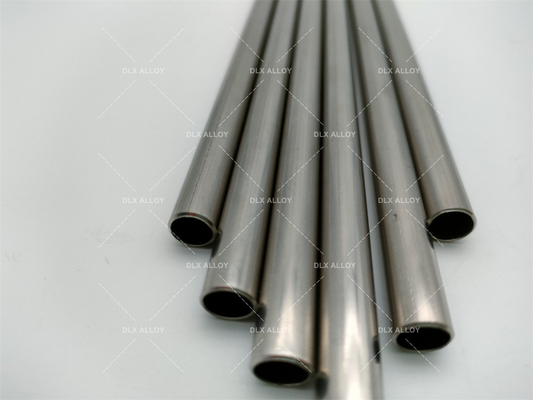

온도 변화가 반복되는 산업 시스템은 파이프 재질에 부담을 줍니다. 차등 팽창, 산화 및 이음매의 피로는 서비스 수명을 단축시킵니다. 고순도 99.9% 순수 니켈 튜브는 이러한 요구 사항을 충족하도록 정밀하게 설계되었으며, 99.9% 니켈 순도(N4, Ni+Co ≥99.9%), 심리스 구조 및 맞춤형 사이즈를 제공합니다. 엄격한 기준에 따라 제조된 이 튜브는 부식, 산화 및 열 응력에 대한 탁월한 저항성을 제공합니다. 전자, 통신 및 자동차 산업의 까다로운 응용 분야에 이상적인 당사의 니켈 튜브는 최적의 기능성과 수명을 보장합니다.
| 매개변수 | 값 | 참고 |
|---|---|---|
| 제품 형태 | 심리스 니켈 튜브 (압출 + 냉간 인발) | 종방향 용접 이음매 없음 |
| 크기 | 도면에 따라 맞춤 제작 | 외경 / 벽 두께 / 길이 |
| 템퍼 | 어닐링 / 냉간 가공 | 도면에 따라 |
| 표면 마감 | 산세 / 밝은 | 도면에 따라 |
| 허용 오차 | ASTM B161 / GB/T 2882-2023 기준 | 도면에 따른 정확한 값 |
맞춤형 튜브의 최소 주문량 10kg은 도면 설정 및 열 할당을 포함하므로 도면에 따라 허용 오차를 고정할 수 있습니다. N4 고순도 튜브는 3kg MOQ로 제공됩니다.
서비스 중 열 응력은 온도 구배, 차등 팽창 및 산화에서 발생합니다. 순수 니켈의 안정적인 면심 입방 구조는 취성 전이를 피하며, 35% 이상의 어닐링 연성은 튜브가 균열 대신 차등 팽창을 수용할 수 있도록 합니다. 물리적 앵커: 녹는점 1435-1446°C, 큐리 온도 358°C, 열 전도율 70.2 W/m·K (Ni200). 지속적인 고온 서비스의 경우 저탄소 Ni201 등급을 선택하십시오. 최대 순도를 위해서는 N4 (Ni+Co ≥99.9%)를 선택하십시오.
| 측면 | 심리스 (압출 + 냉간 인발) | 용접 |
|---|---|---|
| 종방향 용접 이음매 | 없음 | 있음 |
| 벽 균일성 | 둘레 균일 | 용접부 영역에 따라 다름 |
| 열 순환 거동 | 피로를 유발할 이음매 없음 | 이음매 영역이 우선적인 피로 지점이 될 수 있음 |
| 적용 표준 | ASTM B161 / GB/T 2882-2023 | ASTM B725 |
MAWP는 16mm 외경의 참조 튜브에 대해 Barlow 공식 MAWP = 2·S·t/D를 사용하여 추정되며, 허용 응력 S = 100 MPa로 가정합니다. 크기는 도면에 따라 맞춤 제작됩니다. 실제 설계 값은 도면 및 적용 표준에 따라 확인됩니다.
| 벽 두께 t | MAWP (외경 16mm, S = 100 MPa 가정) |
|---|---|
| 1.0 mm | 12.5 MPa |
| 1.5 mm | 18.75 MPa |
| 2.0 mm | 25.0 MPa |
모든 값은 명시된 가정을 사용하여 계산되었으며 보장된 등급이 아닙니다.
각 튜브는 통제된 사내 공정 체인을 따릅니다:
| 산업 | 일반적인 용도 | 권장 등급 |
|---|---|---|
| 전자 및 통신 | 고순도 공정 튜브 | N4 (Ni+Co ≥99.9%) |
| 자동차 | 열 및 부식 서비스 | N6 / Ni200 |
| 화학 처리 | 가성 소다 / 화학 물질 이송 라인 | Ni200, N4 |
| 에너지 / 전력 | 고온 배관 | Ni201 |
| 등급 | Ni 함량 | 최적 응용 분야 | 참고 가격 (FOB, USD/kg) |
|---|---|---|---|
| N4 (NP1) | ≥99.9% | 진공 전자 | 420-480 |
| Ni201 | ≥99.0% | 고온 서비스 | 350-390 |
| Ni200 | ≥99.2% | 배터리, 화학 | 340-380 |
| N6 (NP2) | ≥99.5% | 산업 부식 | 300-340 |
참고 가격은 등급별 FOB 표시 범위이며, 최종 견적은 크기, 수량 및 배송 조건에 따라 달라집니다.
| 원소 (wt%) | N4 | N6 | Ni201 | Ni200 |
|---|---|---|---|---|
| Ni+Co | 99.9 | 99.5 | — | — |
| Ni | — | — | ≥99.0 | ≥99.2 |
| C | ≤0.01 | ≤0.10 | ≤0.02 | ≤0.15 |
| Cu | ≤0.015 | ≤0.10 | ≤0.25 | ≤0.25 |
| Si | ≤0.03 | ≤0.10 | ≤0.35 | ≤0.35 |
| Mn | ≤0.002 | ≤0.05 | ≤0.35 | ≤0.35 |
| Fe | ≤0.04 | ≤0.10 | ≤0.40 | ≤0.40 |
| S | ≤0.001 | ≤0.005 | ≤0.01 | ≤0.01 |
| P | ≤0.001 | ≤0.002 | — | — |
| Mg | ≤0.01 | ≤0.10 | — | — |
출처: DLX 제품 카탈로그; 배치별 검증은 요청 시 가능합니다.
| 밀도 | 8.908 g/cm³ |
| 녹는점 | 1435-1446°C |
| 큐리 온도 | 358°C |
| 인장 강도 (어닐링) | ≥462 MPa |
| 연신율 (어닐링) | ≥35% |
| 경도 (어닐링) | 90-120 HB |
| 전단 계수 | ~76 GPa |
| 전기 비저항 | 0.096 μΩ·m (20°C) |
| 열 전도율 (Ni200) | 70.2 W/m·K |
| 형태 | 심리스 순수 니켈 튜브 (압출 + 냉간 인발) |
| 크기 | 도면에 따라 맞춤 제작 |
| 템퍼 | 도면에 따라 어닐링 / 냉간 가공 |
| 표면 마감 | 도면에 따라 산세 / 밝은 |
| 포장 | 묶음, 끝단 보호, 목재 케이스 |
| Ni200 / Ni201 | ASTM B161 (심리스 니켈 파이프 및 튜브); ASTM B163 (심리스 니켈 및 니켈 합금 응축기 및 열 교환기 튜브); ASTM B725 (용접 니켈 파이프, 용접 구조가 지정된 경우) |
| N4 (NP1) / N6 (NP2) | GB/T 2882-2023 (니켈 및 니켈 합금 파이프, 2023-11-27 발행, 2024-06-01 발효, 현재 유효) |
튜브는 운송 중 가장자리 및 표면 손상을 방지하기 위해 끝단 보호 처리된 묶음으로 포장되며, 수출용 목재 케이스에 담겨 배송됩니다. 리드 타임: 7-15일. 재료 인증서 및 검사 서류는 각 배송에 동봉됩니다.
창저우 DLX 합금 유한 회사는 2002년부터 12,000 m² 규모의 공장에서 연간 1,200톤 생산 능력을 갖추고 니켈 합금을 제조해 왔습니다. 튜브 생산은 압출 및 냉간 인발부터 어닐링 및 최종 검사까지 사내에서 이루어집니다. 이는 빌렛부터 완제품 튜브까지 벽 균일성과 열 응력 거동을 제어하는 단일 공급망입니다. 당사는 니켈 합금만을 전문적으로 처리하므로 교차 오염이 원천적으로 방지됩니다.
A: 심리스 구조는 우선적인 피로 지점이 될 수 있는 용접 이음매를 제거하며, 35% 이상의 어닐링 연성은 튜브가 차등 팽창을 수용할 수 있도록 합니다. 지속적인 고온 서비스의 경우 저탄소 Ni201 등급을 선택하십시오.
A: N4 (NP1)의 경우 Ni+Co가 99.9% 이상이면 보장됩니다. 성분은 배치별로 테스트되며 EN 10204 3.1 재료 시험 인증서로 문서화될 수 있습니다.
A: 네. 외경, 벽 두께 및 길이는 도면에 따라 제조되며, 주문 확인 시 허용 오차가 고정됩니다.
A: Ni200 / Ni201 튜브는 ASTM B161 (심리스)을 따르며, B163 및 B725는 서비스에 따라 참조됩니다. N4 / N6 튜브는 2024년 6월 1일부터 유효한 GB/T 2882-2023을 따릅니다.
A: N4 고순도 튜브는 3kg, 일반 등급 맞춤형 튜브는 10kg입니다. 샘플 정책: N6 / Ni200은 무료 0.5kg, N4 및 Ni201 샘플은 유료이며 50kg 초과 첫 주문 시 환불 가능합니다.
english
français
Deutsch
Italiano
Русский
Español
português
Nederlandse
ελληνικά
日本語
한국
中文
العربية
हिन्दी
Türkçe
indonesia
tiếng Việt
ไทย
বাংলা
فارسی
polski
